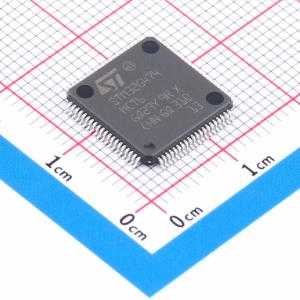

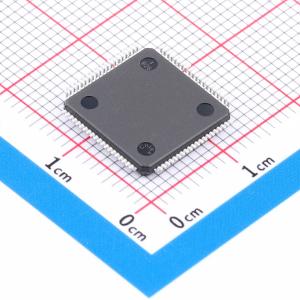

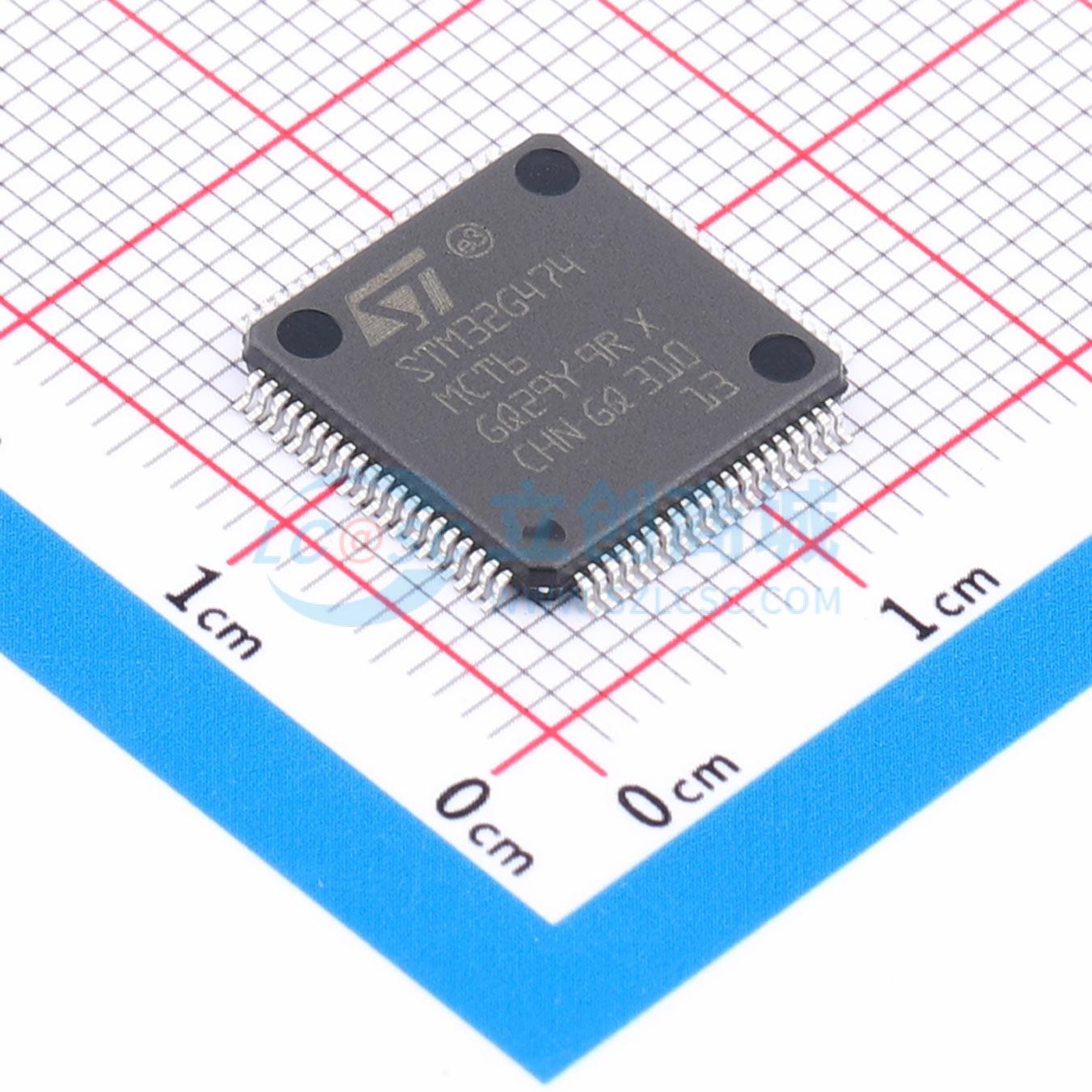

STM32G474MCT6
Arm Cortex-M4 32位微控制器带浮点单元，具有丰富模拟功能、数学加速器和高分辨率定时器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带DSP和FPU的170MHz主流ARM Cortex-M4 MCU，具有256 KB Flash存储器、数学加速器、高分辨率定时器和高模拟电平集成
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32G474MCT6
- 商品编号
- C5270370
- 商品封装
- LQFP-80(12x12)
- 包装方式
- 托盘
- 商品毛重
- 18.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 170MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 66 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 核心：Arm 32位 Cortex-M4 CPU，带FPU，自适应实时加速器（ART加速器）支持从闪存零等待状态执行，频率高达170 MHz，性能达213 DMIPS，具备MPU和DSP指令
- 工作条件：VDD、VDDA电压范围：1.71 V 至 3.6 V
- 数学硬件加速器：CORDIC用于三角函数加速；FMAC：滤波器数学加速器
- 存储器：512 KB闪存，带ECC支持，双库读写同时进行，专有代码读出保护（PCROP），可保护存储区，1 KB OTP；96 KB SRAM，前32 KB带硬件奇偶校验；例程加速器：32 KB SRAM位于指令和数据总线，带硬件奇偶校验（CCM SRAM）；外部存储器接口（FSMC）支持SRAM、PSRAM、NOR和NAND存储器；四线SPI存储器接口
- 复位和电源管理：上电/掉电复位（POR/PDR/BOR）；可编程电压检测器（PVD）；低功耗模式：睡眠、停止、待机和关机；V_BAT电源用于RTC和备份寄存器
- 封装选项：LQFP48（7 × 7 mm）、LQFP64（10 × 10 mm）、LQFP80（12 × 12 mm）、LQFP100（14 × 14 mm）、LQFP128（14 × 14 mm）、UFQFPN48（7 × 7 mm）、WLCSP81（4.02 × 4.27 mm）、UFBGA121（6 × 6 mm）、TFBGA100（8 × 8 mm）
- 时钟管理：4 至 48 MHz晶体振荡器；32 kHz振荡器，带校准；内部16 MHz RC，带PLL选项（±1%）；内部32 kHz RC振荡器（±5%）
- 多达107个快速I/O：所有可映射到外部中断向量；多个I/O具备5 V耐受能力
- 互连矩阵
- 16通道DMA控制器
- 5个12位ADC，0.25 µs，多达42通道。分辨率高达16位，带硬件过采样，转换范围0 至 3.6 V
- 7个12位DAC通道：3个缓冲外部通道，1 MSPS；4个无缓冲内部通道，15 MSPS
- 7个超快速轨到轨模拟比较器
- 6个运算放大器，可用于PGA模式，所有端子可访问
- 内部电压参考缓冲器（VREFBUF），支持三种输出电压（2.048 V、2.5 V、2.9 V）
- 17个定时器：高分辨率定时器（HRTIM）：6个16位计数器，184 ps分辨率，12路PWM；2个32位定时器和2个16位定时器，支持多达4路输入捕获/输出比较/PWM或脉冲计数和正交（增量）编码器输入；3个16位8通道高级电机控制定时器，支持多达8路PWM通道，死区生成和紧急停止；1个16位定时器，带2路输入捕获/输出比较，一路互补输出/PWM，死区生成和紧急停止；2个16位定时器，带输入捕获/输出比较/互补输出/PWM，死区生成和紧急停止；2个看门狗定时器（独立窗口）；1个SysTick定时器：24位递减计数器；2个16位基本定时器；1个低功耗定时器
- 日历RTC，带闹钟，支持从停止/待机模式周期性唤醒
- 通信接口：3个FDCAN控制器，支持灵活数据速率；4个I2C快速模式增强版（1 Mbit/s），带20 mA电流吸收，支持SMBus/PMBus，可从停止模式唤醒；5个USART/UART（ISO 7816接口、LIN、IrDA、调制解调器控制）；1个LPUART；4个SPI，4 至 16位可编程帧，2个带复用半双工I2S接口；1个SAI（串行音频接口）；USB 2.0全速接口，支持LPM和BCD；IRTIM（红外接口）；USB Type-C/USB供电交付控制器（UCPD）
- 真随机数生成器（RNG）
- CRC计算单元，96位ID
- 开发支持：串行线调试（SWD）、JTAG、嵌入式跟踪宏单元
