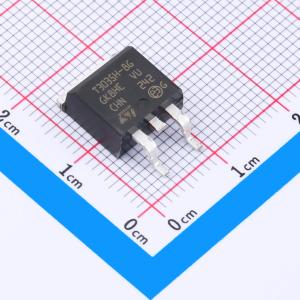

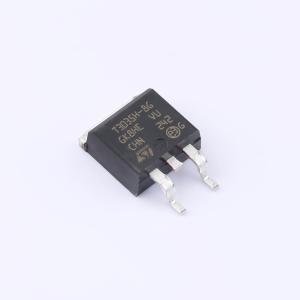

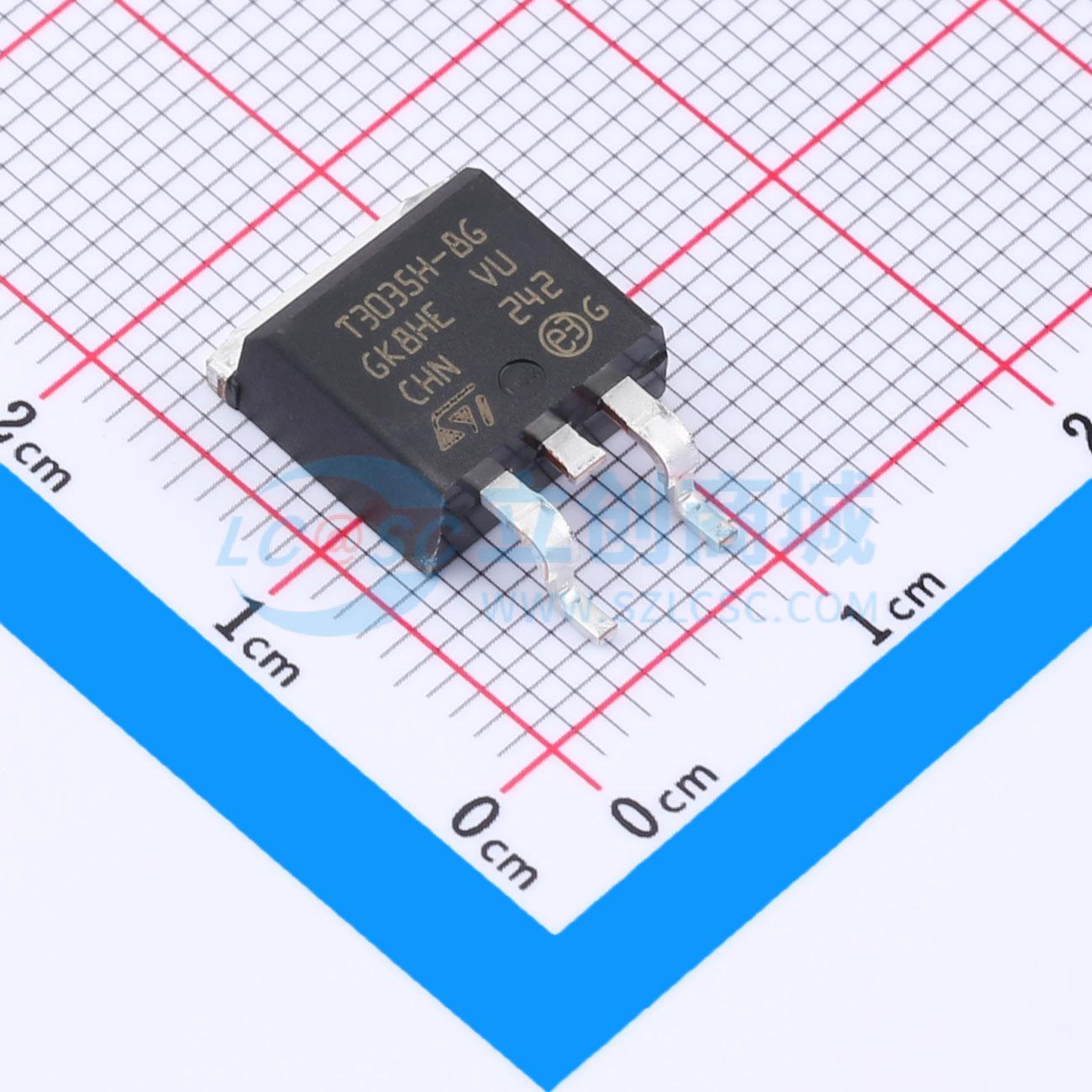

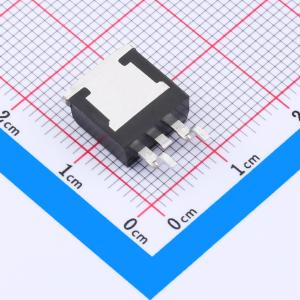

T3035H-8G
800V 60mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30 A - 800 V - 150 °C D2PAK封装H系列三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- T3035H-8G
- 商品编号
- C5269182
- 商品封装
- D2PAK
- 包装方式
- 管装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 30A | |
| 浪涌电流 | 283A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 35mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
T3035H-8G双向可控硅专为在800V和150℃下运行而设计，采用D²PAK封装，提供增强的热管理：这款30A双向可控硅是驱动紧凑型重型交流负载的理想选择，可减小散热器尺寸。基于无缓冲器高温技术，它在最高结温下提供更高的指定关断换向和抗噪水平。T3035H-8G可安全优化工业控制和家用电器中困难的通用电机、加热器和感性负载的控制。采用D²PAK封装，适用于表面贴装板、绝缘金属基板或直接键合铜板上的紧凑型SMD设计。
商品特性
- 30A大电流双向可控硅
- 800V对称阻断电压
- 最高结温150℃
- 三个触发象限
- 高抗噪性 - 静态dV/dt
- 强大的动态关断换向能力 - (dl/dt)c
- 符合ECOPACK2标准的组件
应用领域
- 家庭自动化智能交流插头
- 热水器、室内加热器和咖啡机
- 交流感应电机和通用电机控制
- 交直流整流器中的浪涌电流限制器
- 照明和自动化I/O控制
- 通用交流线路负载控制
