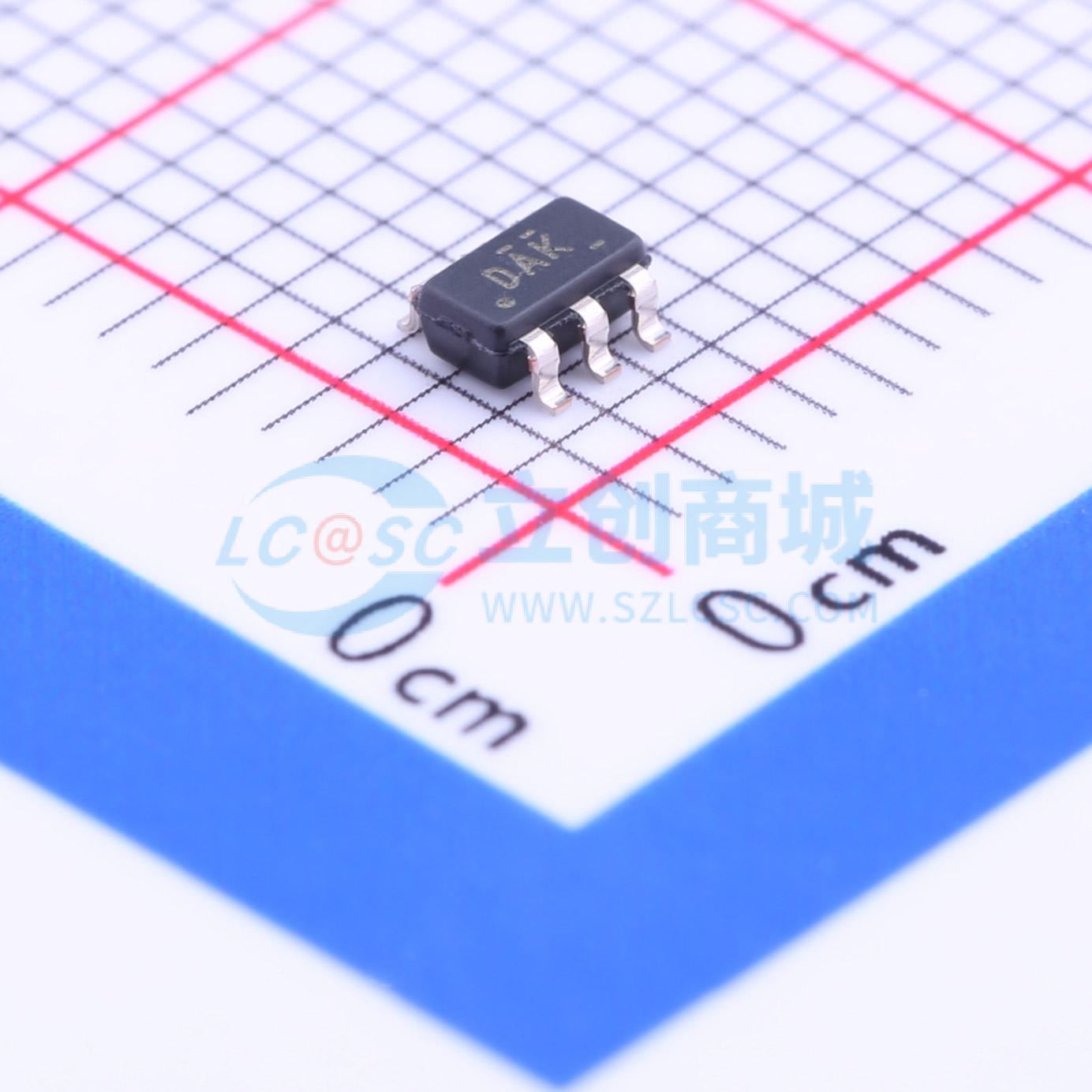

TPS61165DBVR

高亮度白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61165 采用 2mm x 2mm QFN 封装的高亮度白光 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS61165DBVR
商品编号: C58756
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS61165 器件内置40V额定开关FET，是一款升压转换器，用于串联驱动LED。该升压转换器以1.2MHz的固定开关频率运行，具有1.2A的开关电流限制，允许在一般照明中使用高亮度LED。

默认的白光LED电流通过外部设定电阻Rset设置，反馈电压被调节到200mV，如典型应用所示。在操作过程中，可以通过CTRL引脚使用1线数字接口（EasyScale协议）来控制LED电流。或者，也可以将脉宽调制（PWM）信号施加到CTRL引脚上，其中占空比决定了反馈参考电压。无论是数字模式还是PWM模式，TPS61165器件都不会使LED电流突发；因此，它不会在输出电容上产生可听噪声。为了最大程度地保护，该器件集成了开路LED保护功能，在开路LED条件下禁用TPS61165器件，防止输出超过其绝对最大电压额定值。

应用领域

高亮度LED照明
媒体尺寸因素的白LED背光
显示屏

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~18V
	开关频率	1.2MHz
	通道数	1
	输出电压	3V~38V
	输出电流	1.2A

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	2%
