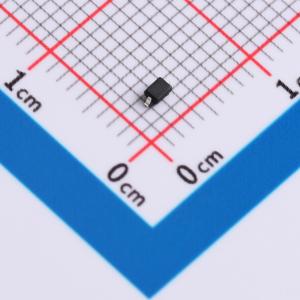

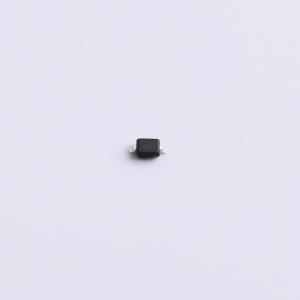

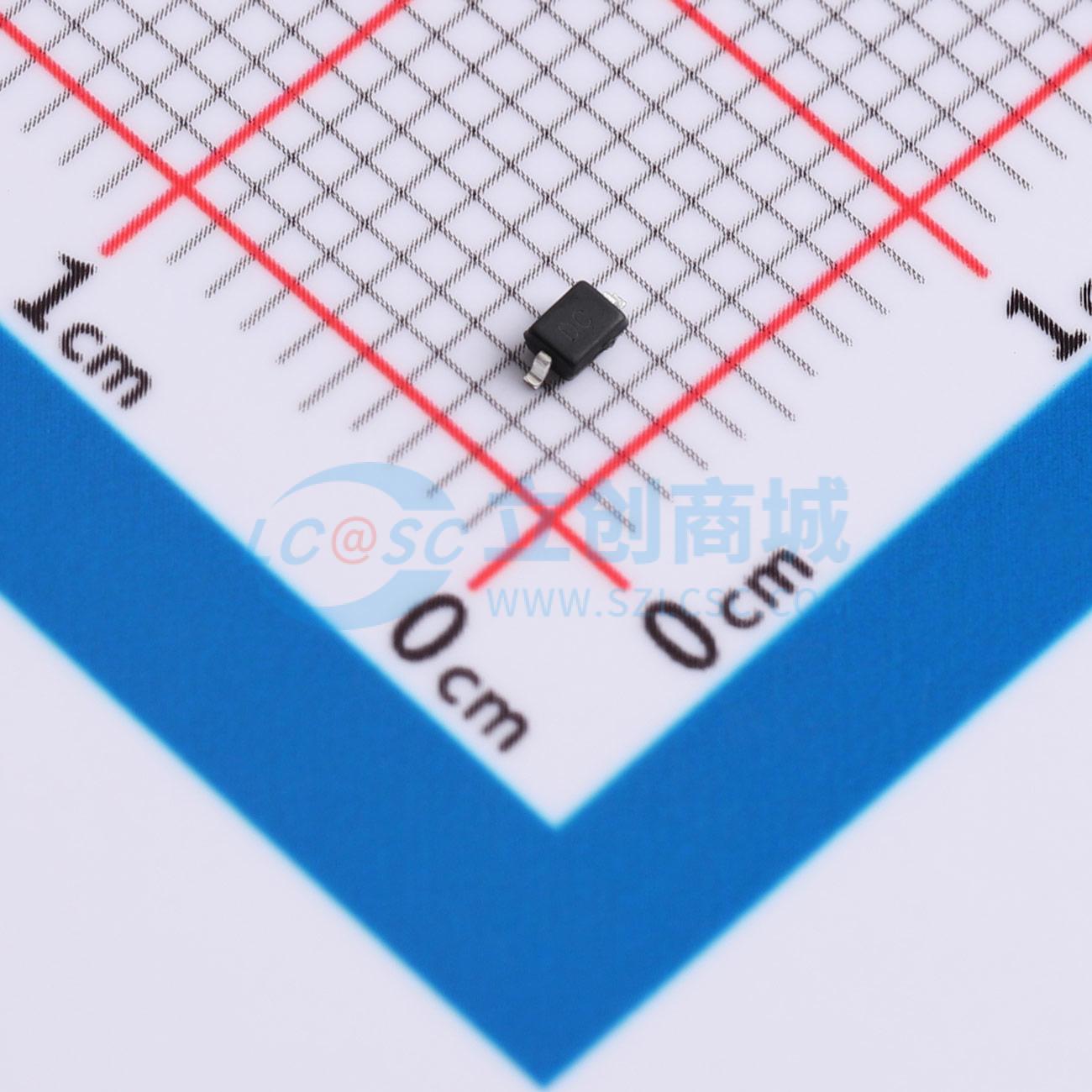

GBLC12CI
350W 13.3V ESD管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- GBLC12CI
- 商品编号
- C5253545
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28.6V | |
| 峰值脉冲电流(Ipp) | 12A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 类型 | ESD |
商品概述
GBLCxxCI系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供单向和双向两种配置，对于8/20μs波形的额定功率为350瓦。 GBLCxxCI系列符合IEC 61000 - 4 - 2（静电放电）和IEC 61000 - 4 - 4（电快速瞬变脉冲群）要求。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要问题。该系列采用微型SOD - 323封装，具有超低电容和低泄漏电流。
商品特性
- 峰值功率耗散350 W（8/20μs）
- IEC61000 - 4 - 2（静电放电）± 30kV（空气），± 30kV（接触）
- IEC61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- 保护一条I/O线（双向）
- 低钳位电压
- 工作电压：3V、5V、8V、12V、15V、18V、20V、24V、36V
- 响应时间< 1 ns
- 符合MSL 1要求
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-外围设备-USB接口
