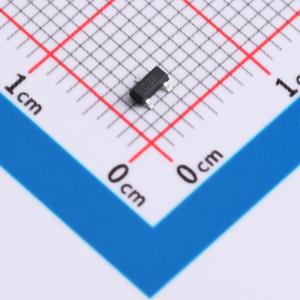

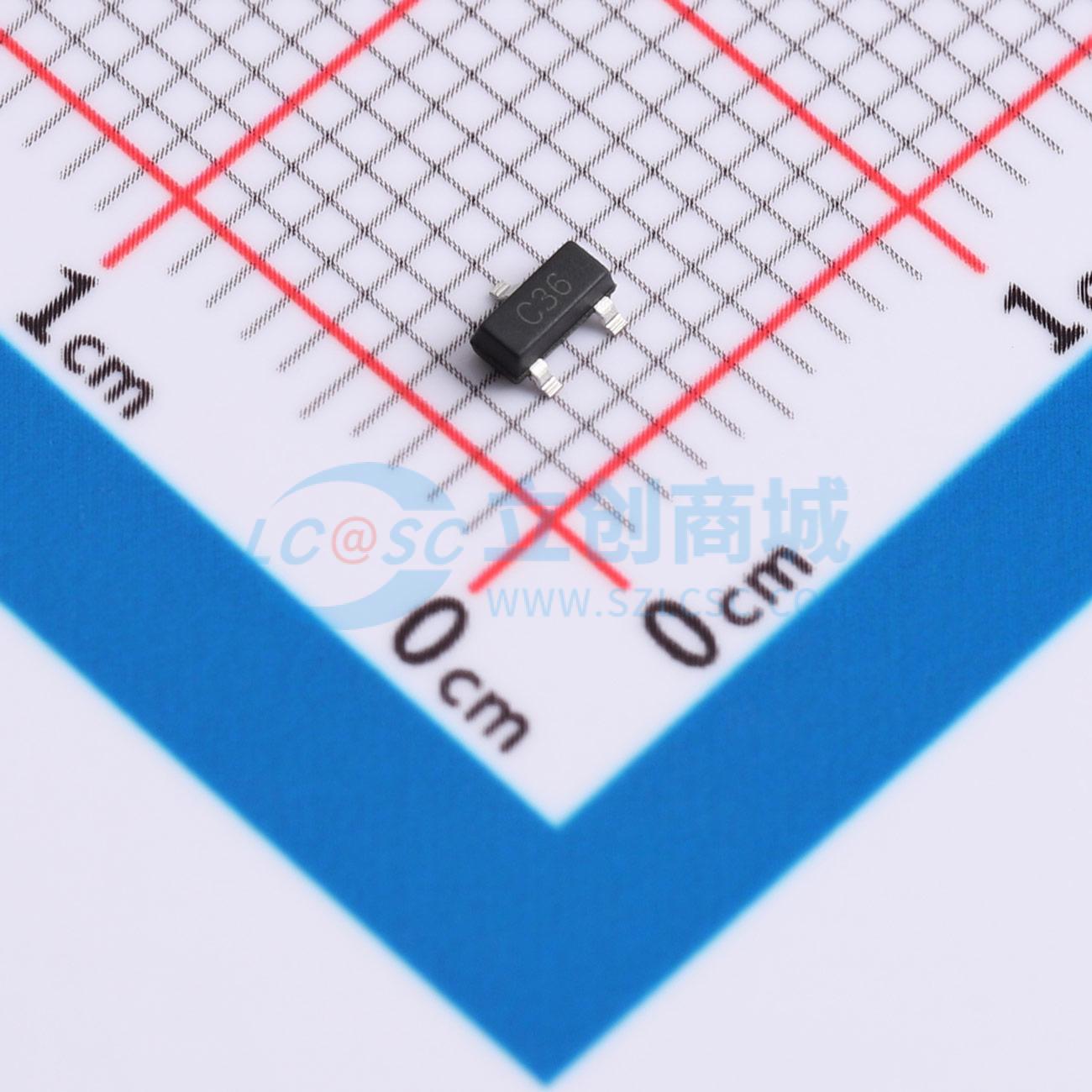

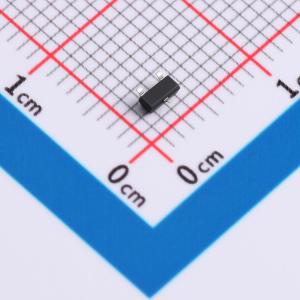

温馨提醒：图片仅供参考，商品以实物为准

SM36C

350W 40V ESD管

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 个人消费电子、智能家居、监控门禁、车载电子
品牌名称: MDD(辰达半导体)
商品型号: SM36C
商品编号: C5253558
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.031867克(g)

商品参数

商品概述

SMxxC 系列专为需要瞬态过电压保护能力的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。这些器件非常适合印刷电路板空间有限的应用场景。该系列专门用于保护连接到电源、数据和传输线路的敏感组件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。

商品特性

每 (8 / 20μs) 脉冲 350 瓦峰值脉冲功率
IEC61000 - 4 - 2（ESD）± 30kV（空气），± 30kV（接触）
IEC61000 - 4 - 4（EFT）40A（5/50ns）
保护两条双向线路
低钳位电压
低漏电流
工作电压：3V、5V、8V、12V、15V、18V、20V、24V、36V
符合 MSL 1 要求

应用领域

-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-网络和电信-串行和并行端口-外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	36V
	钳位电压	75V
	峰值脉冲电流(Ipp)	4.5A

	属性	参数值
	峰值脉冲功率(Ppp)	350W
	击穿电压	40V
	反向电流(Ir)	1uA
	类型	ESD
