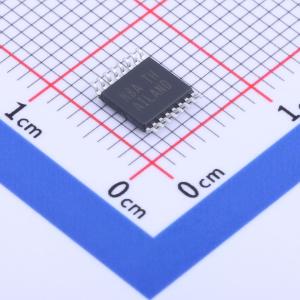

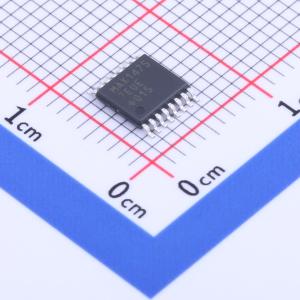

温馨提醒：图片仅供参考，商品以实物为准

MAX14757EUE+T

四通道单刀单掷(SPST) +70V模拟开关

描述: 四通道单刀单掷(SPST) +70V模拟开关，具有低导通电阻和良好的线性度。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14757EUE+T
商品编号: C571019
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MAX14756/MAX14757/MAX14758 是导通电阻低至 10Ω（最大值）的模拟开关，双向导通性能良好。所有器件均具有轨到轨的模拟信号范围。在单极性应用中，它们采用 +10V 至 +70V 的单电源供电；在双极性应用中，则采用 ±35V 的双电源供电。双电源可以有偏移，且不必对称。 MAX14756 是四路常闭 (NC) 单刀单掷 (SPST) 开关，MAX14757 是四路常开 (NO) SPST 开关，而 MAX14758 则包含两路常开和两路常闭 SPST 开关。这些开关的导通电阻为 5Ω（典型值），导通泄漏电流低至 0.01nA（典型值）。导通电阻平坦度为 0.004Ω（典型值）。这些器件适用于多种模拟信号路由和切换应用。它们的工作温度范围扩展至 -40℃ 至 +85℃，但在泄漏电流增大的情况下，最高可在 +125℃ 下工作。

商品特性

单电源供电，电压范围为 +10V 至 +70V
双电源供电，最高可达 ±35V
导通电阻为 10Ω（最大值）
导通电阻平坦度为 0.004Ω（典型值）
+85℃ 时关断泄漏电流为 2.5nA（最大值）
通过保护二极管实现过压/欠压钳位
电源电流为 500μA（典型值）
采用 16 引脚 TSSOP 封装
环境温度范围为 -40℃ 至 +85℃
功能上与 DG411、DG412 和 DG413 兼容
最高可在 +125℃ 下正常工作

应用领域

工业控制系统
仪器仪表
电池管理
环境控制系统
医疗系统
自动测试设备 (ATE) 系统音频信号路由/切换

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀单掷(SPST)
	通道数	4
	工作电压	10V~70V；-35V~35V
	导通时间(ton)	35us

	属性	参数值
	导通电阻(Ron)	10Ω
	关闭时间(toff)	2us
	工作温度	-40℃~+85℃
	导通电容(Con)	40pF
	带宽	145MHz
