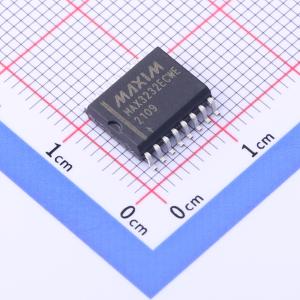

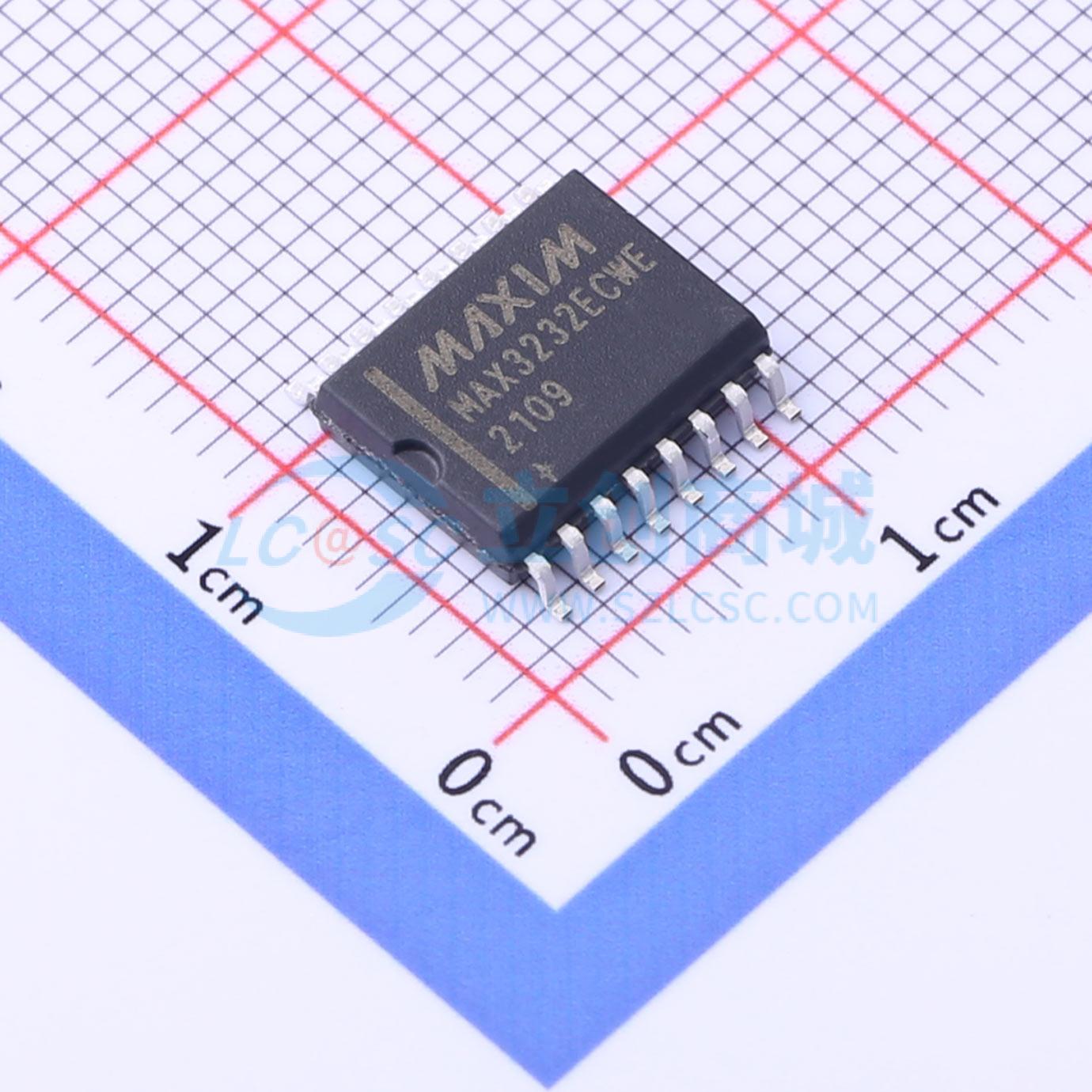

MAX3232ECWE+T

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E 3.0V至5.5V供电的EIA/TIA-232和V.28/V.24通信接口设备具有低功耗、高速数据传输能力和增强的静电放电(ESD)保护。增强的ESD结构使用IEC 1000-4-2空气间隙放电方法保护所有发射器输出和接收器输入达到±15kV，使用IEC 1000-4-2接触放电方法（对于MAX3246E为±9kV）达到±8kV，并且使用人体模型达到±15kV。MAX3237E的逻辑引脚和接收器引脚受到上述标准的保护，而其发射器输出引脚则通过人体模型方法受到±15kV的保护。

专有的低压降发射器输出级采用内部双电荷泵，从+3.0V到+5.5V电源提供真正的RS-232性能。该电荷泵仅需四个小0.1μF电容器即可在+3.3V电源下工作。每款设备保证在250kbps的数据速率下运行时保持RS-232输出水平。MAX3237E保证在正常操作模式下以250kbps的速度运行，在MegaBaud操作模式下以1Mbps的速度运行，同时保持符合RS-232标准的输出水平。

MAX3222E/MAX3232E有两个接收器和两个发射器。MAX3222E具有1μA关断模式，可减少电池供电便携式系统的功耗。在关断模式下，MAX3222E的接收器保持活动状态，允许监控外部设备的同时仅消耗1μA的电源电流。MAX3222E和MAX3232E分别与行业标准的MAX242和MAX232在引脚、封装和功能上兼容。

MAX3241E/MAX3246E是为笔记本电脑和超便携电脑设计的完整串行端口（三个驱动器/五个接收器）。MAX3237E（五个驱动器/三个接收器）适用于需要快速数据传输的外围应用。这些设备具有关断模式，在此模式下所有接收器保持活动状态，而仅消耗1μA（对于MAX3241E/MAX3246E）或10nA（对于MAX3237E）。

MAX3222E、MAX3232E和MAX3241E提供节省空间的SO、SSOP、TQFN和TSSOP封装。MAX3237E提供SSOP封装。MAX3246E提供超小型6x6 UCSP封装。

• 电池供电设备
• 手机 智能手机
• 手机数据线
• 笔记本、亚笔记本和掌上电脑
• 打印机 xDSL 调制解调器
