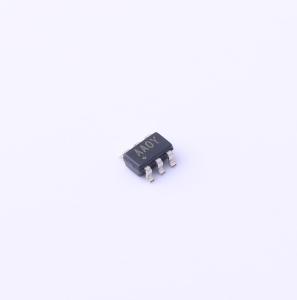

温馨提醒：图片仅供参考，商品以实物为准

MAX1523EUT+T

简单SOT23升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX1523EUT+T 是一款简单、紧凑的升压控制器,适用于广泛的DC-DC转换拓扑,包括升压、SEPIC和反激应用。该器件设计用于低功耗和小型化应用,具有固定的导通时间和最小关断时间架构,提供出色的效率。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1523EUT+T
商品编号: C571023
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

MAX1522/MAX1523/MAX1524是简单、紧凑的升压控制器，专为多种DC-DC转换拓扑而设计，包括升压、SEPIC和反激式应用。它们适用于将极低成本和小尺寸列为首要考虑因素的应用。这些器件专门设计用于提供简单的应用电路，并尽量减少外部元件的尺寸和数量，使其非常适合用于PDA、数码相机和其他低成本消费电子应用。这些器件采用独特的固定导通时间、最小关断时间架构，可在宽范围的输入/输出电压组合和负载电流条件下实现出色的效率。固定导通时间可通过引脚选择为0.5μs（最大占空比50%）或3μs（最大占空比85%），从而允许针对宽范围的输出电压优化外部元件尺寸并简化设计。 MAX1522/MAX1523的输入电压范围为+2.5V至+5.5V，能够产生宽范围的输出。MAX1524适用于自举操作，允许在较低输入电压下启动。所有器件均具备内部软启动和短路保护功能，可防止在启动期间和输出出现故障时产生过大的开关电流。MAX1522/MAX1524具有锁存故障模式，当发生短路事件时会关闭控制器，而MAX1523在输出出现故障时会重新进入软启动模式。MAX1522/MAX1523/MAX1524采用节省空间的6引脚SOT23封装。

商品特性

简单、灵活的应用电路
两节镍氢或碱性电池供电（MAX1524）
低静态电流（典型值25μA）
输出故障保护和软启动
在1000:1的输出电流范围内实现高效率
引脚可选的最大占空比
微功耗关断模式
小型6引脚SOT23封装
无需电流检测电阻

应用领域

低成本、大电流或高电压升压转换
LCD偏置电源
工业+24V和+28V电源
低成本、多输出反激式转换器
SEPIC转换器
低成本电池供电应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	700mA
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	-
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
