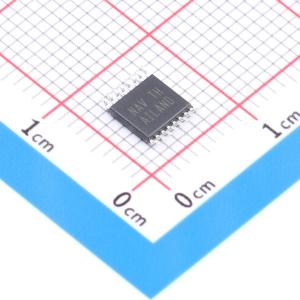

MAX4211EEUE+T

高边功率、电流监测器

描述

低-成本、低-功率、高-侧功率/电流监视器通过将负载电流和源电压相乘，提供与负载消耗的功率成比例的模拟输出电压。使用高-侧电流-检测放大器测量负载电流，不会干扰负载的接地路径，在电池供电系统中特别有用。其中一款是适用于有限电路板空间应用的小型、简单6引脚功率监视器，部分型号集成内部25:1电阻分压器网络以减少元件数量，部分型号使用外部电阻分压器网络以实现更大的设计灵活性。另一款是功能齐全的电流和功率监视器，结合了高-侧电流-检测放大器、1.21V带隙基准和两个带开漏输出的比较器，可用于过功率、过电流和/或过电压条件的检测电路，开漏输出可连接到高达28V的电位，适用于驱动断路器应用的高-侧开关

品牌名称

ADI(亚德诺)/MAXIM(美信)

商品型号

MAX4211EEUE+T

商品编号

C571022

商品封装

TSSOP-16​

包装方式

编带

商品毛重

0.176克(g)
