3折

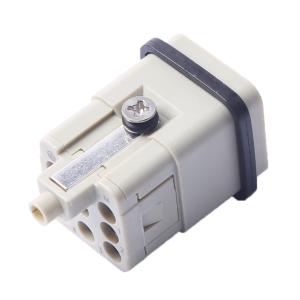

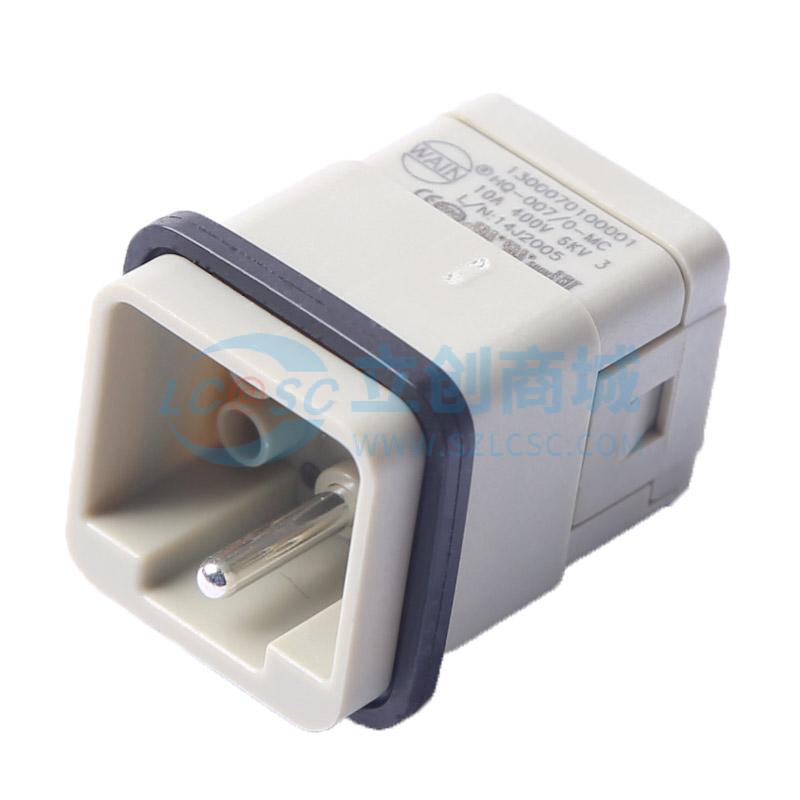

插芯
- 工业品
价格：￥10.674
原价：￥ 35.58
- 品牌名称
- WAIN(唯恩电气)
- 商品型号
- HQ-007/0-MC
- 商品编号
- C5247099
- 商品毛重
13.6克(g)
- 工作温度 -40-+125℃
- 额定电流 10A
广东仓10
购买数量
个
(10个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源连接器/插接器 |
| 工作温度 | -40-+125℃ |
| 额定电流 | 10A |
| 额定电压 | 400V |
| 颜色 | 浅灰色 |
| 针位数 | 7 |
| 属性 | 参数值 |
|---|---|
| 接触电阻 | ≤3mΩ |
| 外壳材料 | 塑料外壳:聚碳酸酯,金属外壳:压铸锌 |
| 触头材料 | 铜合金 |
| 额定脉冲电压 | 6KV |
| 接线方式 | 冷压连接 |
商品详情
产品特点 FEATURES
1
针位数7，可满足多线路（信号/电力）的集中连接需求，适配复杂电路系统的布线设计
2
工作温度范围广，-40℃至+125℃，能在极端高低温环境（如寒冷户外、高温设备舱体）下稳定运行
3
接触电阻≤3mΩ，导电性能优异，减少电能损耗与电路发热，提升信号/电力传输的稳定性
4
外壳材料耐用：塑料外壳采用聚碳酸酯，抗冲击、耐老化，防护性强；金属外壳为压铸锌，结构坚固，抗机械损伤，配合密封设计（塑料/金属外壳均达IP67防护等级，金属外壳需加装密封螺丝），可有效抵御粉尘、水浸等恶劣环境影响
5
触头采用铜合金材质，表面可选银镀或硬金镀处理，抗氧化、耐腐蚀，接触可靠性高，使用寿命长
6
额定脉冲电压6KV，绝缘性能出色，可应对瞬时高压冲击，保障电路安全
7
接线方式为冷压连接，连接牢固、抗振动，适配线径范围：0.14-2.5mm²（26-14 AWG），PE线适配2.5mm²（14 AWG），兼容性强
8
额定电流10A、额定电压400V，可满足中低功率设备的电力/信号传输需求
使用场景 APPLICATIONS
1
工业自动化领域：自动化生产线、机器人控制系统、PLC设备的电路连接，实现信号与电力的可靠传输
2
户外电气设备：户外配电箱、路灯控制箱、工程机械（挖掘机、起重机）的电气接口，借助IP67防护等级抵御雨水、粉尘侵袭
3
恶劣环境设备：冶金、化工等高温、多尘车间的设备连接，适应高温、腐蚀性粉尘环境
4
通讯设备：基站、通讯机柜内的线路连接，保障信号传输稳定
5
机械设备：印刷机、包装机等机械设备的内部电路连接，满足设备长期运转的可靠性需求
注意事项 PRECAUTIONS
1
接线规范：采用冷压连接方式，需使用指定冷压工具（如TL025），确保线芯与触头充分压接；线径需在0.14-2.5mm²（26-14 AWG）范围内，PE线使用2.5mm²（14 AWG）线径，避免线径不符导致接触不良
2
环境适配：工作环境温度需控制在-40℃至+125℃之间，避免超出范围导致性能下降或损坏
3
防护维护：塑料/金属外壳防护等级为IP67（金属外壳需加装密封螺丝），安装与维护时避免破坏密封结构（如暴力拆解、密封件损坏）；清洁时使用干燥无尘工具，避免液体进入
4
负载匹配：额定电流10A、额定电压400V，使用时需匹配负载功率，避免过载导致触头过热、绝缘损坏
5
工具使用：接触件拆卸需使用指定工具（如TL005），避免暴力操作损坏插芯；编码元件使用CODE-07M，确保与对应插座编码匹配，避免错插
