3折
插芯
- 工业品
价格：￥15.246
原价：￥ 50.82
- 品牌名称
- WAIN(唯恩电气)
- 商品型号

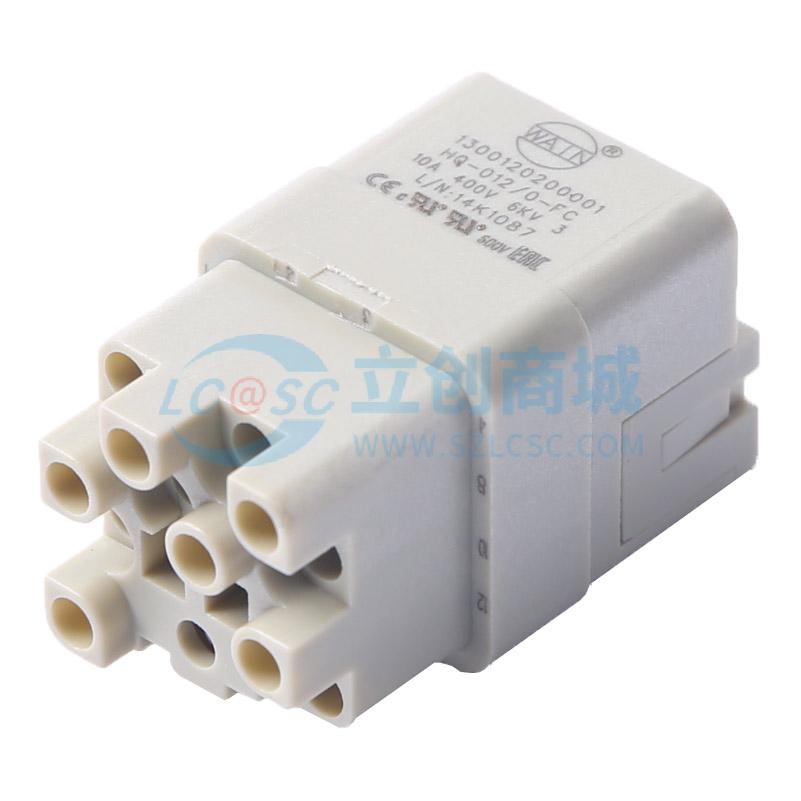

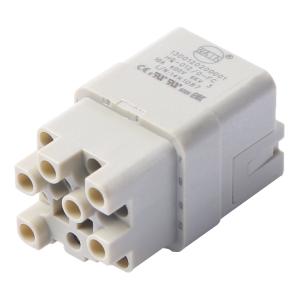

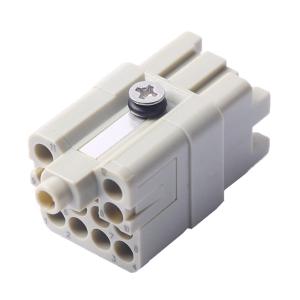

- HQ-012/0-FC
- 商品编号
- C5247102
- 商品毛重
17.8克(g)
- 工作温度 -40-+125℃
- 额定电流 10A
广东仓4
购买数量
个
(10个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源连接器/插接器 |
| 工作温度 | -40-+125℃ |
| 额定电流 | 10A |
| 额定电压 | 400V |
| 颜色 | 浅灰色 |
| 属性 | 参数值 |
|---|---|
| 针位数 | 12 |
| 接触电阻 | ≤3mΩ |
| 外壳材料 | 塑料外壳:聚碳酸酯;金属外壳:压铸锌 |
| 触头材料 | 铜合金 |
| 额定脉冲电压 | 6KV |
商品详情
产品特点 FEATURES
1
电气性能出色：采用12针位设计，额定电流达10A、额定电压为400V，额定脉冲电压6KV，接触电阻≤3mΩ，绝缘电阻＞10^9Ω，可稳定传输电力与信号，适配多线路连接场景
2
温域适应性强：工作温度范围覆盖-40℃至+125℃，能在严寒户外、高温设备舱等高低温极端环境下稳定运行
3
结构可靠耐用：触头采用铜合金材质，表面经硬银（PE接触）或硬金（信号接触）镀层处理，降低接触电阻且抗氧化、耐磨损；外壳可选塑料（聚碳酸酯，阻燃等级V0）或金属（压铸锌）材质，塑料外壳防护等级IP67，金属外壳配合密封螺丝可达IP67/6，有效防尘防水，适应恶劣环境
4
接线与插拔友好：插拔次数＞500次，接线方式为压接，适配线径0.14 - 2.5mm²（26 - 14 AWG）导线（PE接触适配0.5 - 2.5mm²(20 - 14 AWG)）；外观颜色为浅灰色（RAL 7032）
使用场景 APPLICATIONS
1
工业自动化：自动化生产线、机器人控制系统的信号与电力连接，宽温性能和高防护等级可适应车间复杂温湿度与粉尘环境
2
轨道交通：轨道交通车辆电气连接，-40℃至125℃的耐温范围可应对轨道运行中的高低温工况，10A电流与400V电压适配车载设备供电需求
3
新能源领域：光伏逆变器、储能系统内部连接，高绝缘电阻与脉冲电压性能保障电气安全，IP67防护应对户外或柜体内部潮湿、粉尘环境
4
恶劣环境设备：户外通信基站、矿山机械的电气接口，金属外壳的坚固性与塑料外壳的耐候性结合IP67防护，抵御粉尘、雨水及温度剧变影响
注意事项 PRECAUTIONS
1
接线操作：需使用对应压接工具（PE接触推荐TL02G，信号接触推荐TL02C），确保导线线径在0.14 - 2.5mm²（或PE接触0.5 - 2.5mm²）范围内，压接后检查接触可靠性，避免虚接
2
环境适配：根据场景选择外壳类型，户外/潮湿环境优先选用IP67防护的塑料外壳或带密封螺丝的金属外壳；避免在-40℃至125℃的工作温度范围外使用
3
插拔维护：插拔时需平稳操作，避免暴力插拔以保障＞500次的插拔寿命；定期检查外壳密封（金属外壳需确认密封螺丝无松动）、触头表面状态，若触头氧化可使用专用工具清洁，防止接触电阻增大
4
电气安全：使用时确保负载电流≤10A、电压≤400V、脉冲电压≤6KV，避免过载导致触头烧蚀或绝缘损坏
