3折
插芯
- 工业品
价格：￥37.578
原价：￥ 125.26
- 品牌名称
- WAIN(唯恩电气)

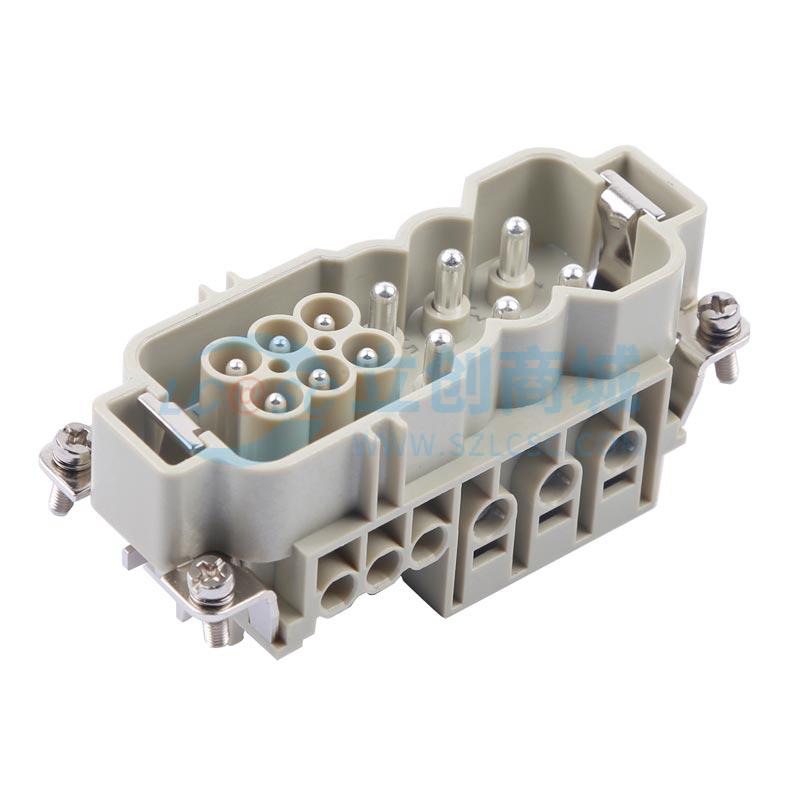

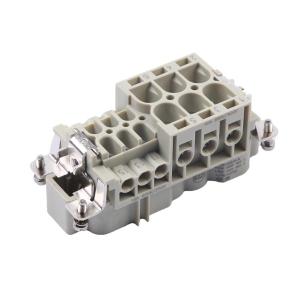

- 商品型号
- HWK-006/6-M
- 商品编号
- C5247115
- 商品毛重
108克(g)
- 工作温度 -40-+125℃
- 额定电流 40A,16A
广东仓4
购买数量
个
(5个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源连接器/插接器 |
| 工作温度 | -40-+125℃ |
| 额定电流 | 40A,16A |
| 额定电压 | 690V,400V |
| 颜色 | 浅灰色 |
| 针位数 | 6/6+PE |
| 属性 | 参数值 |
|---|---|
| 触点电镀 | 镀银 |
| 接触电阻 | ≤0.3mΩ,≤1mΩ |
| 外壳材料 | 聚碳酸酯 |
| 触头材料 | 铜合金 |
| 额定脉冲电压 | 8KV,6KV |
| 接线方式 | 螺钉连接 |
商品详情
产品特点 FEATURES
1
针位配置：采用6/6+PE针位设计，可同时实现6路功率线路、6路信号线路及接地线路的连接，满足多线路集成传输需求，适配复杂电气系统的连接场景。
2
电气性能：功率区额定电流40A、额定电压690V，信号区额定电流16A、额定电压400V；额定脉冲电压功率区8KV、信号区6KV，具备强抗干扰能力，可有效防护瞬时脉冲干扰；接触电阻功率区≤0.3mΩ、信号区≤1mΩ，降低电能损耗与信号衰减，保障传输效率。
3
材料工艺：触头采用铜合金材质，触点经镀银处理，提升导电性能与抗腐蚀能力；外壳为聚碳酸酯材质，绝缘性能优异，阻燃等级达UL 94 V0，工作温度范围-40~+125℃，可在极端温区（如低温户外、高温车间）稳定工作。
4
接线方式：采用螺钉连接，适配线径范围广（功率线4 - 10mm²，信号线1 - 2.5mm²），拧紧扭矩明确（功率触点1.5 - 3N·m，信号触点0.5N·m），连接牢固，便于安装与后期维护。
5
外观与结构：浅灰色外观，尺寸设计合理（长84mm、宽77.5mm等），适配同系列连接器外壳，安装便捷，整体结构兼顾实用性与抗恶劣环境能力。
使用场景 APPLICATIONS
1
工业自动化领域：在自动化生产线、机器人控制系统中，作为设备间电力供应与信号交互的连接器，保障设备间稳定的能源传输与信号反馈，适应高频次、高可靠性的连接需求。
2
电力设备系统：在中低压（690V/400V）电力分配系统（如配电箱、控制柜）中，用于模块间的电力分配与信号反馈，实现电力设备的模块化连接与维护，提升系统集成度。
3
极端温度工况：适用于冶金、化工、户外光伏/风电等极端温度环境（-40~+125℃），如冶金厂的高温烘烤设备、户外风电控制柜，可在极端温区维持稳定性能，满足严苛工况需求。
4
机械设备制造：在机床、工程机械的电气系统中，通过可靠的连接性能（8KV/6KV脉冲电压防护、低接触电阻），确保设备运行稳定，减少因连接问题导致的故障停机，提升设备可靠性。
5
化工与冶金行业：聚碳酸酯外壳的阻燃性（UL 94 V0）与镀银触头的抗腐蚀性，使其可在化工车间（含少量腐蚀性气体）、冶金厂区（高温粉尘）等环境中长效使用，保障电气连接的安全性与稳定性。
注意事项 PRECAUTIONS
1
安装要求：接线时需使用扭矩扳手，严格按照功率触点（1.5 - 3N·m）、信号触点（0.5N·m）的扭矩范围拧紧螺钉，确保连接牢固且不损坏部件；插装时需确认针位与插座完全对应，避免强行插拔导致针脚或插座损坏。
2
环境限制：禁止在工作温度范围（-40~+125℃）外、高湿度（长期凝露）或强腐蚀性气体（如氯气、硫化氢浓度超标）环境中使用；若需在潮湿环境使用，需额外增加防水密封措施（如使用防水胶圈）。
3
维护检测：建议每季度对插芯进行维护，检查触点镀银层是否氧化、磨损，使用电阻测试仪检测接触电阻（功率区≤0.3mΩ、信号区≤1mΩ为合格）；若接触不良，可使用无水酒精清洁触点后重新安装，严禁使用尖锐工具刮擦触点。
4
兼容性要求：必须与WAIN同系列、型号匹配的连接器外壳配套使用，严禁与非配套产品混用，以免因尺寸、电气参数不匹配导致连接失效或设备损坏。
5
存储要求：未使用的插芯应存放于干燥、常温（0~40℃）、无腐蚀性气体的环境中，避免阳光直射、重压或与尖锐物品接触，防止外壳变形、触头氧化。
6
安全操作：在带电环境下操作时，需先切断电源，确保操作安全；若在高电压（＞400V）系统中使用，需佩戴绝缘手套、护目镜等防护装备。
