3折

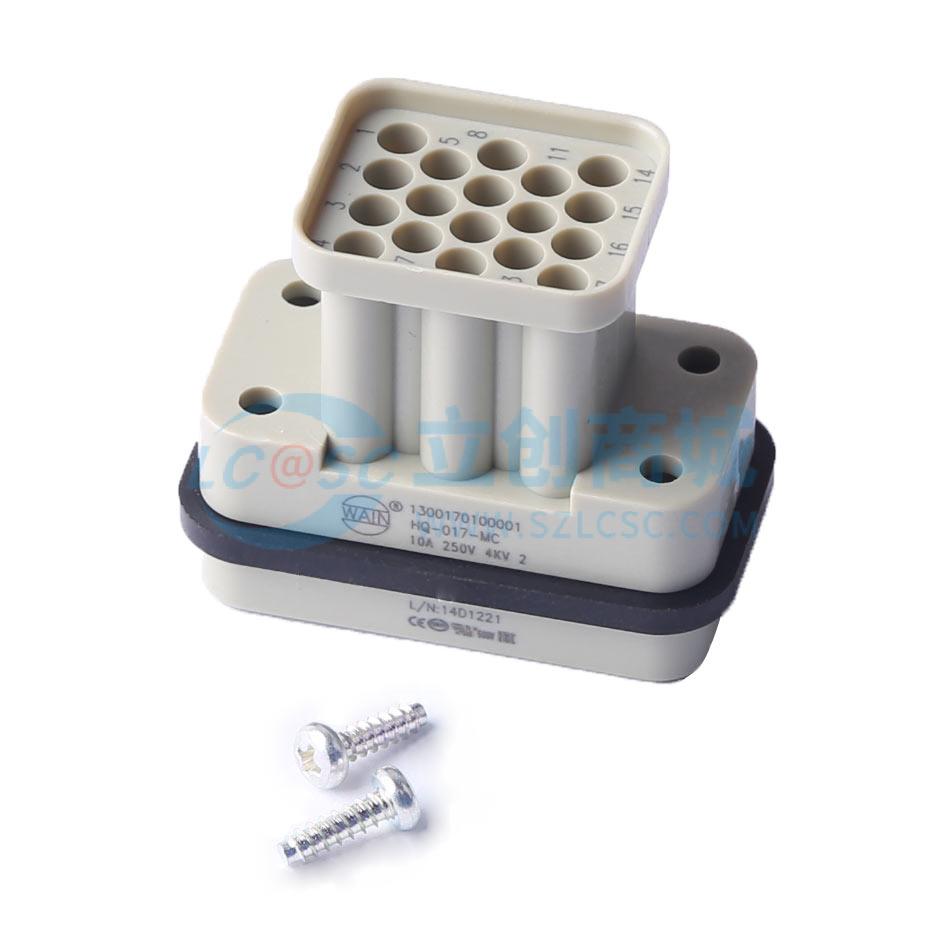

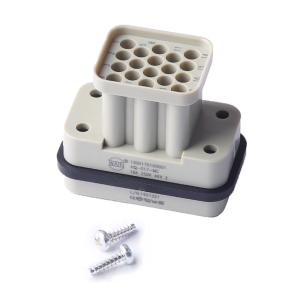

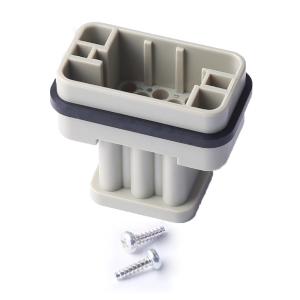

HQ-017-MC
- 工业品
价格：￥19.215
原价：￥ 64.05
- 品牌名称
- WAIN(唯恩电气)
- 商品型号
- HQ-017-MC
- 商品编号
- C5247105
- 商品毛重
16.8克(g)
- 工作温度 -40-+125℃
- 额定电流 10A
广东仓5
购买数量
个
(10个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源连接器/插接器 |
| 工作温度 | -40-+125℃ |
| 额定电流 | 10A |
| 额定电压 | 250V |
| 颜色 | 浅灰色 |
| 针位数 | 17 |
| 属性 | 参数值 |
|---|---|
| 接触电阻 | ≤3mΩ |
| 外壳材料 | 聚碳酸酯,塑料外壳:热塑性塑料,金属外壳:金属 |
| 触头材料 | 铜合金 |
| 额定脉冲电压 | 4KV |
| 接线方式 | 冷压连接 |
商品详情
产品特点 FEATURES
17针（含PE）设计，满足多线路连接需求；
1
电气性能优异：额定电流10A、额定电压250V，额定脉冲电压4kV，接触电阻≤3mΩ、绝缘电阻＞10^9Ω，保障电路稳定传输、抗干扰能力强；
2
宽温适应性：工作温度范围-40℃至+125℃，可在极端高低温环境（如户外严寒、工业高温设备旁）稳定工作；
3
材质可靠：触头采用铜合金材质（表面镀硬金），导电性能佳且抗腐蚀；外壳可选热塑性塑料（聚碳酸酯等，阻燃等级UL 94 - V0）或金属材质，塑料外壳防火安全、金属外壳防锈耐用；
4
接线方式便捷：采用冷压连接方式，接线效率高、连接牢固，降低接触不良风险；
5
防护等级高：耦合状态下IP65防护等级，有效防尘、防喷水，适应恶劣工业或户外潮湿、多尘环境；
6
机械性能稳定：插拔次数≥500次，外壳阻燃、耐温，满足长期频繁使用需求；
7
尺寸适配性：关键尺寸（如外壳长度41.6mm、宽度32.4mm等，参考图纸）明确，适配标准安装空间，便于集成到设备中。
使用场景 APPLICATIONS
适用于工业自动化领域（如PLC控制柜、机器人控制系统、生产线设备），宽温、高防护特性适配车间复杂环境（高温、粉尘、潮湿）；
1
户外电气设施（如路灯控制箱、户外监控设备、光伏电站），-40℃至+125℃温域适应严寒酷暑，IP65防护应对雨雪、扬尘；
2
交通运输设备（如工程机械、车辆电气系统），冷压连接+高防护，抵抗振动、粉尘，保障电路安全；
3
新能源领域（如充电桩、储能设备），高绝缘、抗脉冲电压特性适配高压、高频脉冲环境；
4
通讯设备（如基站、通讯机柜），宽温、低接触电阻保障信号稳定传输，多针设计满足多路信号/电力传输。
注意事项 PRECAUTIONS
1
安装操作：需确保插头插座完全耦合以达到IP65防护等级，未耦合时避免暴露在恶劣环境（如淋雨、粉尘密集区）；
2
接线规范：冷压连接时，导线线径需在0.14 - 2.5mm²（26 - 14 AWG）范围内，剥线长度7.5mm，使用配套冷压工具（如TU02G压线钳、TU02G退针器），确保接线牢固，避免损坏触头/外壳；
3
环境适配：超出工作温度范围（＜-40℃或＞125℃）时，需采取保温/降温措施（如加装温控箱），否则可能影响性能；
4
维护保养：定期检查耦合状态、触头氧化情况（铜合金触头氧化后可清洁再耦合），塑料外壳避强腐蚀物质，金属外壳定期防锈；
5
阻燃安全：塑料外壳远离明火、高温炙烤，防止变形或阻燃失效；
6
电气安全：使用前确认设备电压、电流与连接器匹配，避免过载，防止过热损坏。
