3折

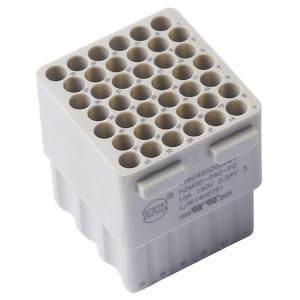

H2MDD-042-FC
- 工业品
价格：￥17.535
原价：￥ 58.45
- 品牌名称
- WAIN(唯恩电气)
- 商品型号
- H2MDD-042-FC
- 商品编号
- C5247124
- 商品毛重
25.8克(g)
- 工作温度 -40-+125℃
- 额定电流 10A
广东仓5
购买数量
个
(5个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源连接器/插接器 |
| 工作温度 | -40-+125℃ |
| 额定电流 | 10A |
| 额定电压 | 150V |
| 颜色 | 浅灰色 |
| 针位数 | 42 |
| 线规 | 0.14-2.5mm²(26-14AWG) |
| 属性 | 参数值 |
|---|---|
| 接触电阻 | ≤3mΩ |
| 剥线长度 | 8mm |
| 外壳材料 | 聚碳酸酯 |
| 触头材料 | 铜合金 |
| 额定脉冲电压 | 2.5KV |
| 接线方式 | 冷压连接 |
商品详情
产品特点 FEATURES
1
针位数为42，可满足多线路的信号或电力传输连接需求，适配复杂布线场景
2
工作温度范围宽，覆盖-40℃至+125℃，能在极端高低温的工业环境（如户外设备、高温设备舱等）中稳定工作
3
额定电流10A、额定电压150V，供电能力稳定，可适配中小功率设备的电力或信号传输需求
4
接触电阻≤3mΩ，导电性能优异，能有效减少电能损耗与信号衰减
5
外壳采用聚碳酸酯材料，具备良好的耐高温、抗冲击性能，防护性能出色
6
触头为铜合金材质，表面经特殊处理（镀硬银/硬金），抗氧化、耐腐蚀，提升接触可靠性与使用寿命
7
接线方式为冷压连接，搭配8mm的剥线长度要求，操作便捷且连接牢固；线规适配范围广（0.14-2.5mm²，26-14AWG），可兼容多种线径的导线
8
额定脉冲电压2.5KV，绝缘电阻＞10^10Ω，绝缘性能出色，能有效防止漏电与电弧干扰
9
插拔次数≥500次，耐用性强，适合频繁插拔的设备维护场景
使用场景 APPLICATIONS
1
工业自动化领域：如自动化生产线的控制柜、PLC模块间的信号与电力连接，可应对车间高温、低温或粉尘环境
2
轨道交通设备：列车车厢内的电气连接，能适应-40℃的低温启动与设备舱内的高温运行环境
3
新能源设备：光伏逆变器、风电控制柜的内部布线，其耐温性能可满足设备长期户外工作的需求
4
户外通讯设备：基站、户外监控设备的接线，可抵御极端温度与潮湿环境，保证信号传输稳定
5
汽车电子（特种车辆）：工程车、特种作业车辆的车载电气系统连接，可应对发动机舱高温与户外低温环境
6
工业级医疗设备：如高温消毒设备的内部布线，在高温环境下可保持电气连接的可靠性
注意事项 PRECAUTIONS
1
接线操作时，剥线长度需严格控制在8mm，过长或过短会影响连接的牢固性与绝缘性能
2
冷压连接需使用指定工具（推荐TL02G压接工具），确保接线端子与导线充分压接，避免因虚接导致发热、接触不良等问题
3
设备工作环境温度需控制在-40℃至+125℃范围内，超出该范围可能导致绝缘老化、触头性能下降
4
导线线径需在0.14-2.5mm²（26-14AWG）范围内，线径过细易导致过载发热，过粗则无法正常插入接线端子
5
插拔操作时需避免暴力插拔，确保对准接口后平稳操作，以延长插拔寿命（建议插拔次数不超过500次的设计额定值）
6
存储时需避免潮湿、腐蚀性气体环境，建议放置于干燥、常温的室内，防止外壳老化、触头氧化
7
维护时如需拆卸触头，需使用指定工具（TL00），避免损坏端子与外壳
