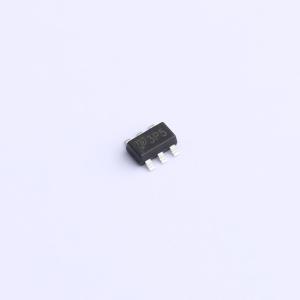

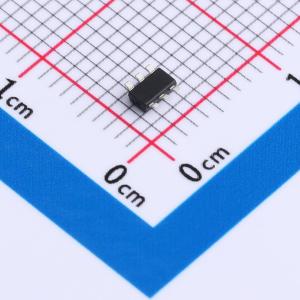

TPIRFTS9342TRPBF
耐压:30V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPIRFTS9342TRPBF
- 商品编号
- C5246406
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 60mΩ@10V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 输入电容(Ciss) | 700pF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 120pF |
商品特性
- VDS = 30V，ID = 4A
- 当VGS = 4.5V时，RDS(ON) < 75mΩ
- 当VGS = 10V时，RDS(ON) < 45mΩ
应用领域
- 笔记本电脑
- 负载开关
- 网络设备
- 手持仪器
