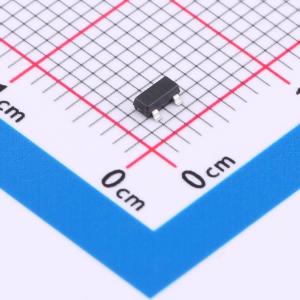

温馨提醒：图片仅供参考，商品以实物为准
ZXMN2B01F
耐压:20V 电流:2.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 新一代沟槽MOSFET，具有低导通电阻，可通过低栅极驱动实现。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXMN2B01F
- 商品编号
- C5245478
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.4A | |
| 导通电阻(RDS(on)) | 100mΩ@4.5V,2.4A | |
| 耗散功率(Pd) | 625mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 4.8nC@4.5V | |
| 输入电容(Ciss) | 370pF@10V | |
| 反向传输电容(Crss) | 46pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款新一代沟槽 MOSFET 的特点是在低栅极驱动下可实现低导通电阻。
商品特性
~~- 低导通电阻-快速开关速度-低栅极驱动能力-SOT23 封装
应用领域
- 直流-直流转换器-电源管理功能-断开开关-电机控制
