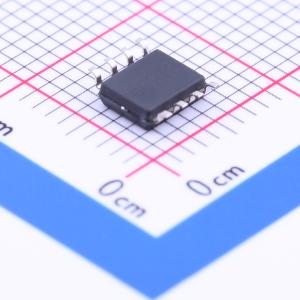

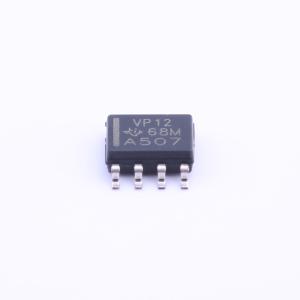

SN65HVD12D

SN65HVD12 3.3V RS-485收发器

描述: 3.3V半双工RS-485收发器，具有ESD保护和低功耗待机模式。
品牌名称: TI(德州仪器)
商品型号: SN65HVD12D
商品编号: C58280
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

SN65HVD10、SN75HVD10、SN65HVD11、SN75HVD11、SN65HVD12和SN75HVD12总线收发器集成了一个三态差分线路驱动器和差分输入线路接收器，采用单一3.3V电源供电。它们专为平衡传输线设计，符合或超过ANSI标准TIA/EIA - 485 - A和ISO 8482:1993。这些差分总线收发器是单片集成电路，用于多点总线传输线上的双向数据通信。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可外部连接在一起用作方向控制。通过禁用驱动器和接收器，可实现极低的器件待机电源电流。驱动器差分输出和接收器差分输入在内部连接，形成一个差分输入/输出（I/O）总线端口，该端口设计为在驱动器禁用或VCC = 0时，对总线的负载最小。这些器件具有较宽的正负共模电压范围，适用于同线通信应用。

商品特性

采用3.3V电源供电
总线引脚ESD保护超过16kV HBM
提供1/8单位负载选项（总线上最多256个节点）
针对1Mbps、10Mbps和32Mbps的信号速率，提供可选的驱动器输出转换时间
符合或超过ANSI TIA/EIA - 485 - A要求
总线引脚具有-7V至12V的短路保护
低电流待机模式：典型值为1μA
开路、空闲总线和短路总线故障安全接收器
热关断保护
用于热插拔应用的无毛刺上电和掉电保护
SN75176封装兼容

应用领域

数字电机控制
电表
机箱间互连
电子安全站
工业过程控制
楼宇自动化
销售点（POS）终端和网络

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	3V~3.6V
	数据速率	1Mbps
	工作温度	-40℃~+85℃
