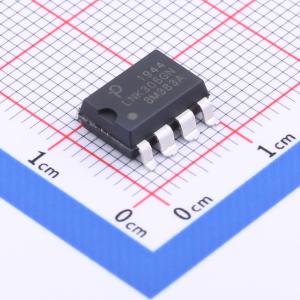

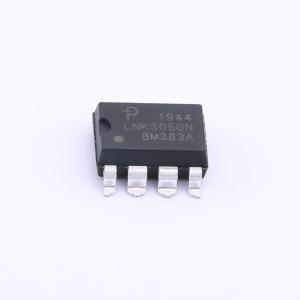

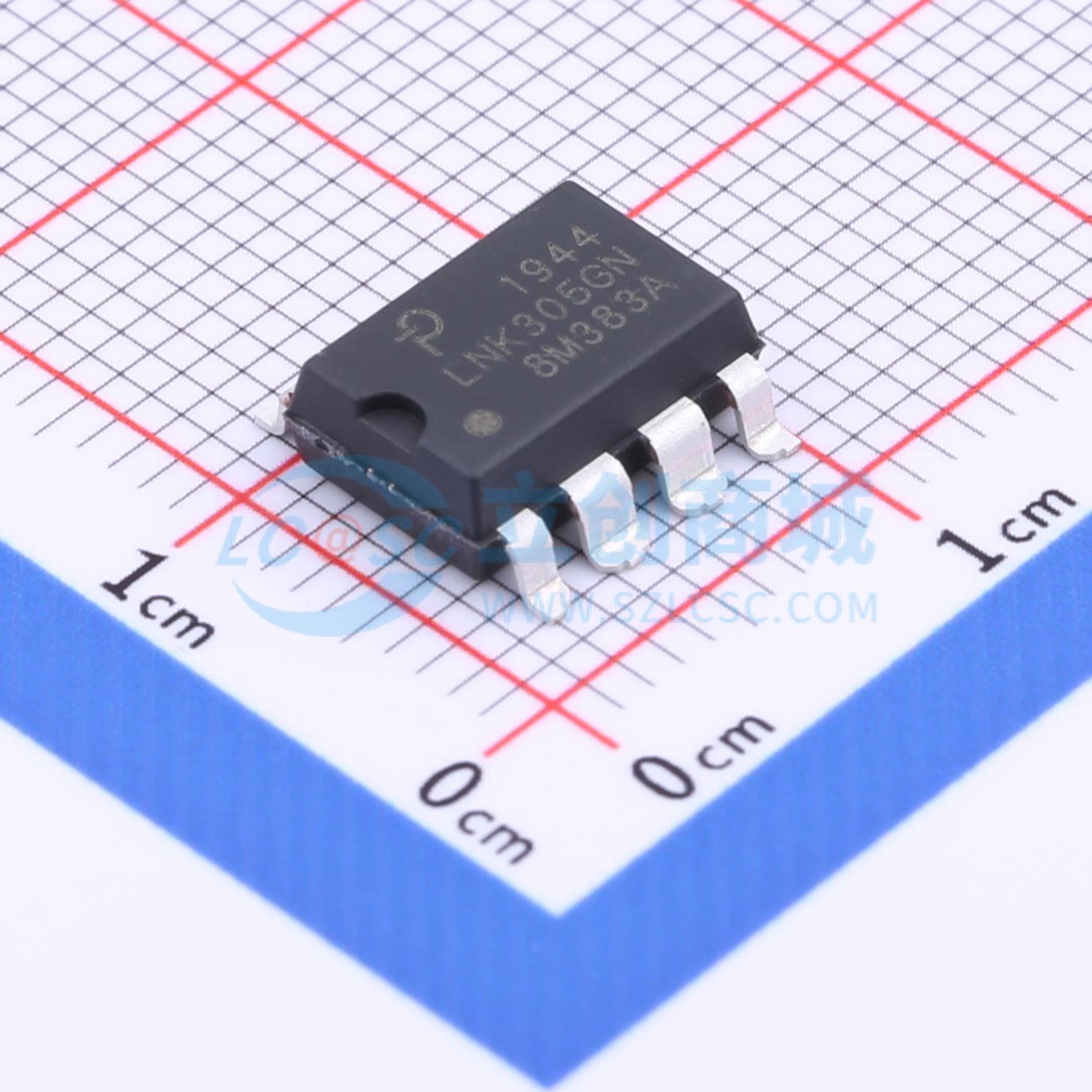

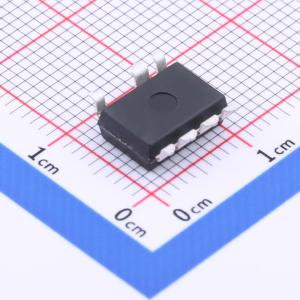

LNK305GN-TL
最少元件数量，节能型离线开关IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LinkSwitch-TN 专为在输出电流低于 360 mA 的范围内，以相同的系统成本取代所有线性和电容降压式（电容分压器）非隔离电源而设计，同时具备更高的性能和能效。LinkSwitch-TN 器件将 700 V 功率 MOSFET、振荡器、简单的开/关控制方案、高压开关电流源、频率抖动、逐周期电流限制和热关断电路集成到单块集成电路中。启动和工作电源直接从漏极引脚的电压获取，从而无需在降压或反激式转换器中使用偏置电源及相关电路
- 商品型号
- LNK305GN-TL
- 商品编号
- C567588
- 商品封装
- SMD-7P
- 包装方式
- 编带
- 商品毛重
- 1.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 开关频率 | 62kHz~70kHz | |
| 输出电流 | 175mA；280mA | |
| 最大占空比 | 69% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式；降压式 | |
| 功能特性 | 过流保护(OCP)；短路保护(SCP)；过热保护(OTP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | CCM；DCM |
应用领域
- 家电和定时器
- LED驱动器和工业控制
