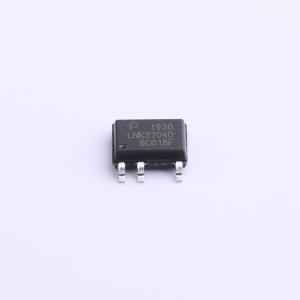

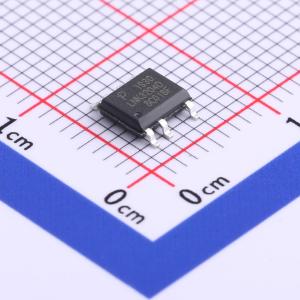

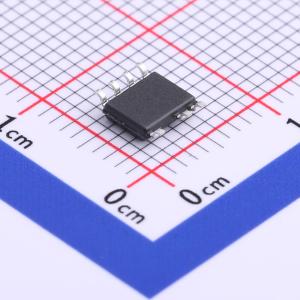

LNK3204D-TL
适用于低元件数量电源的、具备集成系统级保护功能的高能效离线式开关器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于非隔离离线式电源的LinkSwitchTM - TN2系列IC与传统的线性或电容降压解决方案相比，性能有显著提升。采用高度集成的LinkSwitch - TN2 IC的设计更具灵活性，具备更高的效率、全面的系统级保护和更高的可靠性。该器件系列支持降压、降压 - 升压和反激式转换器拓扑
- 商品型号
- LNK3204D-TL
- 商品编号
- C567600
- 商品封装
- SO-7
- 包装方式
- 编带
- 商品毛重
- 0.218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | - | |
| 开关频率 | 66kHz | |
| 输出电流 | 170mA | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 69% | |
| 晶体管耐压 | 725V | |
| 拓扑结构 | 降压-升压式；反激式 | |
| 特性 | 过压保护(OVP)；过热保护(OTP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | CCM；DCM |
商品概述
LinkSwitch™-TN2 系列非隔离离线式电源 IC 与传统线性或阻容降压解决方案相比，性能显著提升。采用高度集成的 LinkSwitch-TN2 IC 的设计更具灵活性，具备更高的效率、全面的系统级保护和更高的可靠性。该器件系列支持降压、升降压和反激式转换器拓扑。每个器件在单片 IC 上集成了一个 725 V 功率 MOSFET、振荡器、用于轻载时实现最高效率的开/关控制、用于自偏置的高压开关电流源、频率抖动、快速（逐周期）电流限制、迟滞热关断以及输出和输入过压保护电路。 LinkSwitch-TN2 IC 在待机状态下消耗的电流非常小，使得电源设计能够满足全球所有无负载和待机规范。可以通过旁路引脚电容值选择 MOSFET 电流限制模式。高电流限制水平可提供最大连续输出电流，而低电流限制水平则允许使用非常低成本的小型表面贴装电感器。全套保护功能可实现安全可靠的电源，保护器件和系统免受输入和输出过压故障、器件过热故障、调节失控以及电源输出过载或短路故障的影响。 该器件系列提供三种不同的封装形式：PDIP-8C、SO-8C 和 SMD-8C。
商品特性
- 支持降压、升降压和反激式拓扑
- 低元件数量的降压转换器
- 出色的负载和线性调节能力
- 可选的器件电流限制
- 高电流限制可扩展峰值功率并最大化连续输出功率
- 低电流限制允许使用成本最低的表面贴装降压电感
- 66 kHz 工作频率，具有精确的电流限制
- 允许使用低成本的现成电感器
- 减小磁性元件和输出电容器的尺寸和成本
- 频率抖动降低 EMI 滤波器复杂度
- 引脚布局简化 PCB 散热设计
- 针对短路和开环故障自动重启
- 在故障期间将功率输送限制在最大值的 3%
- 输出过压保护 (OVP)
- 线路输入过压保护 (OVL)
- 迟滞过热保护 (OTP)
- 漏极引脚与所有其他引脚之间的爬电距离增加，提高现场可靠性
- 725 V MOSFET 额定值，具有出色的浪涌耐受能力
- 极低的元件数量提高可靠性
- 允许使用单面 PCB 和全 SMD 制造工艺
- 待机电源电流 <100 μA
- 开/关控制在宽负载范围内提供恒定效率
- 轻松满足所有全球能效法规
- 带外部偏置的高端降压转换器无负载功耗 <30 mW
- 带外部偏置的反激式转换器无负载功耗 <10 mW
应用领域
- 家电
- 计量
- 智能 LED 驱动器和工业控制
- 物联网、家庭和建筑自动化
