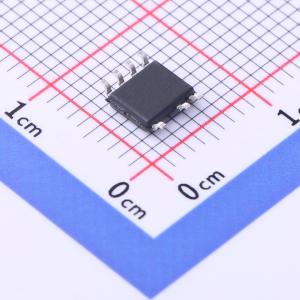

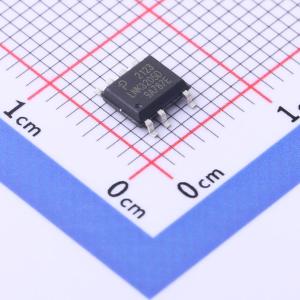

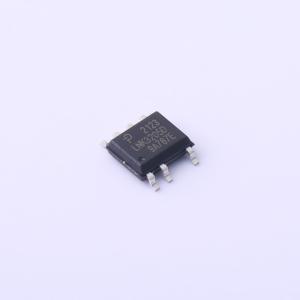

LNK3205D-TL

Highly Energy Efficient Off-line Switcher IC with Integrated System

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高效节能离线式开关IC，集成系统级保护，适用于元件数量较少的电源
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LNK3205D-TL
商品编号: C567603
商品封装: SO-7
包装方式: 编带
商品毛重: 0.304克(g)

商品参数

	属性	参数值
	最大占空比	69%
	晶体管耐压	725V
	拓扑结构	降压-升压式；反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)
	工作温度	-40℃~+150℃@(Tj)
	工作模式	CCM；DCM

商品概述

LinkSwitch™-TN2系列非隔离离线式电源IC与传统线性或电容降压解决方案相比，性能显著提升。采用高度集成的LinkSwitch-TN2 IC的设计更具灵活性，具有更高的效率、全面的系统级保护和更高的可靠性。该器件系列支持降压、升降压和反激式转换器拓扑。每个器件在单片IC上集成了一个725 V功率MOSFET、振荡器、用于轻载时实现最高效率的开/关控制、用于自偏置的高压开关电流源、频率抖动、快速（逐周期）电流限制、迟滞热关断以及输出和输入过压保护电路。 LinkSwitch-TN2 IC在待机状态下消耗的电流非常小，使得电源设计能够满足全球所有无负载和待机规范。可通过旁路引脚电容值选择MOSFET电流限制模式。高电流限制水平可提供最大连续输出电流，而低电流限制水平则允许使用非常低成本的小型表面贴装电感器。全套保护功能可实现安全可靠的电源，保护器件和系统免受输入和输出过压故障、器件过热故障、调节失效以及电源输出过载或短路故障的影响。该器件系列提供三种不同的封装形式：PDIP-8C、SO-8C和SMD-8C。

商品特性

支持降压、升降压和反激式拓扑
低元件数量的降压转换器
出色的负载和线性调节
可选的器件电流限制
高电流限制可扩展峰值功率并最大化连续输出功率
低电流限制允许使用低成本的表面贴装降压电感
66 kHz工作频率，具有精确的电流限制
允许使用低成本的现成电感器
减小磁性元件和输出电容的尺寸和成本
频率抖动降低EMI滤波器复杂度
引脚布局简化PCB散热设计
针对短路和开环故障自动重启
在故障期间将功率输出限制在最大值的3%
输出过压保护（OVP）
线路输入过压保护（OVL）
迟滞过热保护（OTP）
漏极引脚与所有其他引脚之间的爬电距离增加，提高现场可靠性
725 V MOSFET额定值，具有出色的浪涌耐受能力
极低的元件数量，提高可靠性
允许使用单面PCB和全表面贴装制造工艺
待机电源电流 <100 μA
开/关控制在宽负载范围内提供恒定效率
轻松满足全球所有能效法规
带外部偏置的高端降压转换器空载功耗 <30 mW
带外部偏置的反激式转换器空载功耗 <10 mW

应用领域

家电
计量
智能LED驱动器和工业控制
物联网、家庭和建筑自动化

数据手册PDF

放大查看下载PDF

优惠活动

6.2折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	-
	开关频率	66kHz
	输出电流	175mA
	耗散功率(Pd)	-
