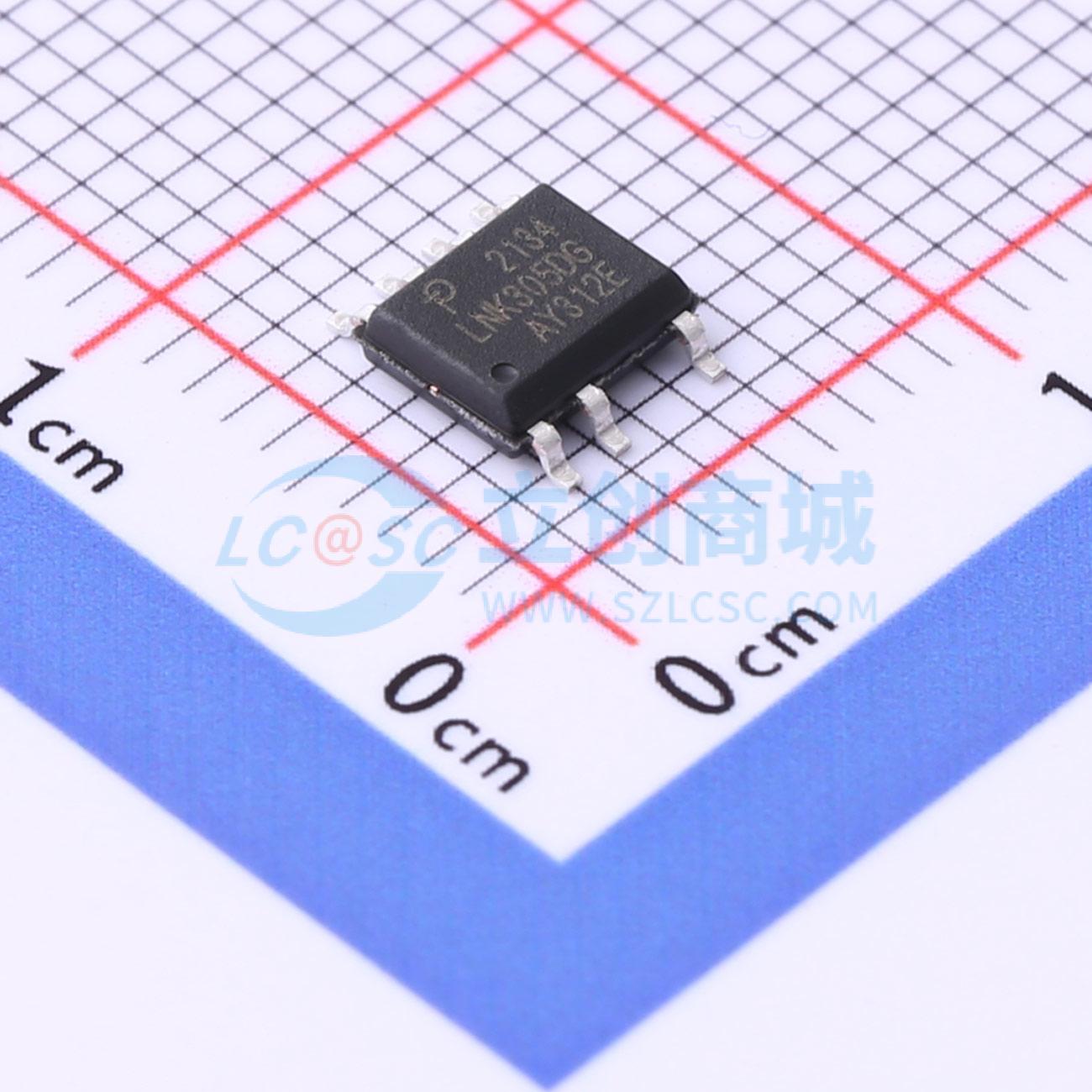

LNK305DG-TL
低成本高效降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LinkSwitch-TN 专门设计用于在输出电流低于 360 mA 的范围内，以相同的系统成本取代所有线性和电容供电（电容降压）的非隔离电源，同时提供更高的性能和能源效率。LinkSwitch-TN 器件将 700 V 功率 MOSFET、振荡器、简单的开/关控制方案、高压开关电流源、频率抖动、逐周期电流限制和热关断电路集成到一个单片 IC 上。启动和工作电源直接从 DRAIN 引脚的电压获取，消除了降压或反激式转换器中对偏置电源和相关电路的需求。LNK304-306 中的完全集成自动重启电路可在短路或开环等故障条件下安全地限制输出功率，减少元件数量和系统级负载保护成本
- 商品型号
- LNK305DG-TL
- 商品编号
- C567592
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 开关频率 | 66kHz | |
| 输出电流 | 280mA | |
| 最大占空比 | 69% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 降压-升压式；反激式；降压式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | CCM；DCM |
