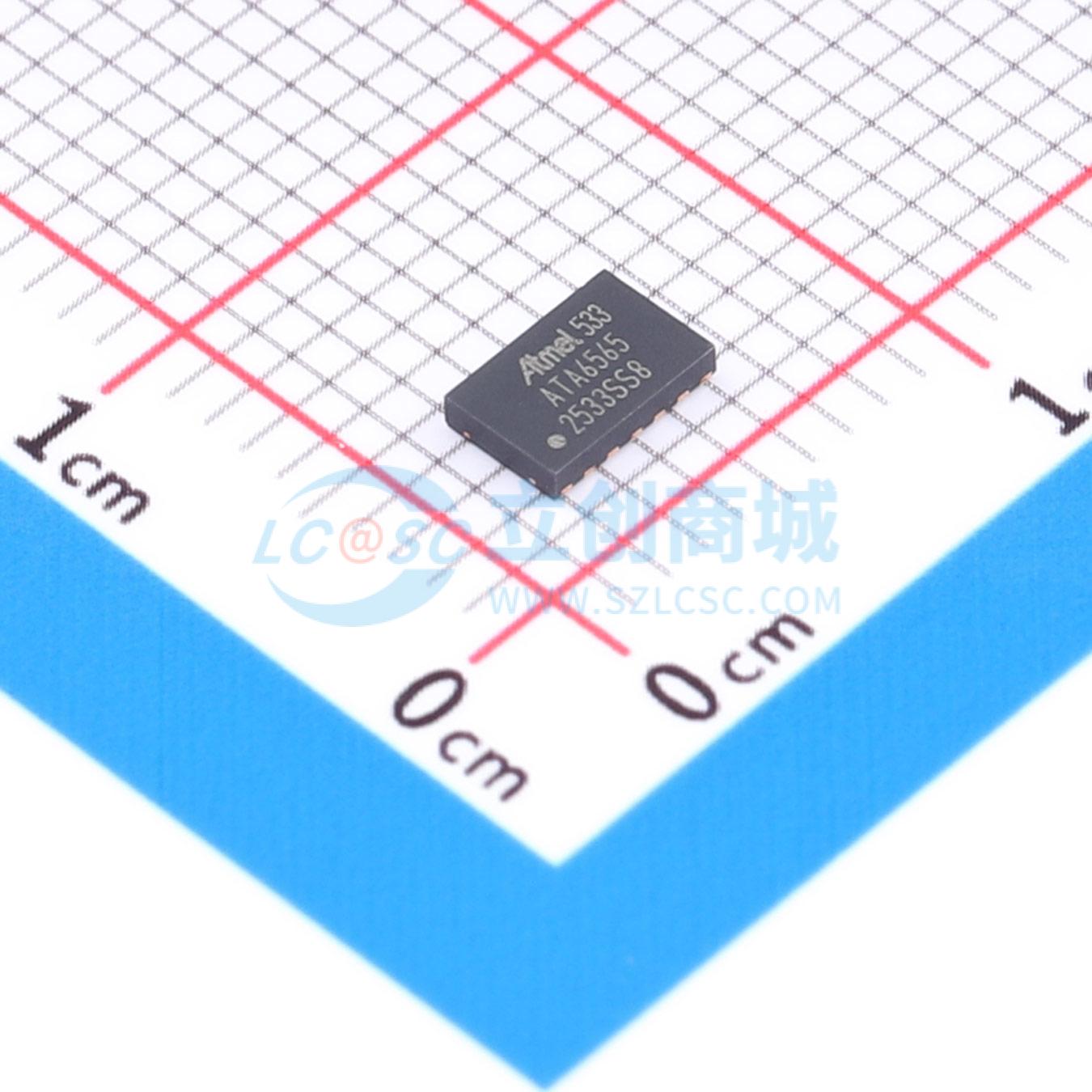

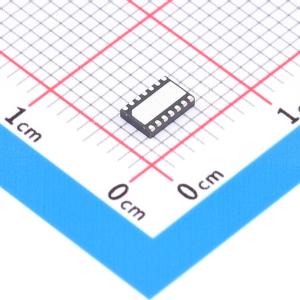

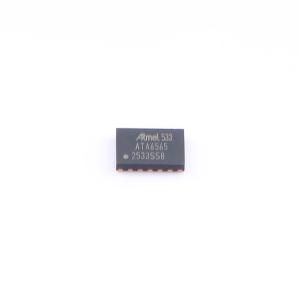

ATA6565-GCQW1
双高速CAN收发器，带待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 完全符合ISO 11898-2, ISO 11898-5, ISO 11898-2:2016和SAE J2962-2标准的双高速CAN收发器。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATA6565-GCQW1
- 商品编号
- C5227191
- 商品封装
- VDFN-14(3x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 2 | |
| 静态电流 | 7uA | |
| 功能特性 | 短路保护；唤醒功能；静默模式；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式 |
商品概述
ATA6565是一款完全集成的双高速控制器局域网（CAN）收发器，在一个封装内集成了两个完全独立且分离的高速CAN收发器（仅接地引脚GND1和GND2内部相连）。这两个相同的收发器各自为CAN协议控制器和物理双线CAN总线之间提供接口。 该器件专为汽车行业的高速（最高达5 Mbps）CAN应用而设计，为（带有CAN协议控制器的）微控制器提供差分发送和接收能力。它具有改进的电磁兼容性（EMC）和静电放电（ESD）性能，以及以下特性： • 电源电压关闭时，对CAN总线呈现理想的无源特性 • 待机模式下电流消耗极低，具备总线唤醒能力 两种工作模式以及专用的故障安全特性，使ATA6565成为各类高速CAN网络的理想选择。ATA6565包含多个高速CAN接口，需要具备通过CAN总线唤醒功能的低功耗模式。这些特性对于车身控制单元和网关尤为重要。 ATA6565是一款独立的双高速CAN收发器，符合ISO 11898 - 2、ISO 11898 - 5、ISO 11898 - 2:2016和SAE J2962 - 2标准。两个收发器在待机模式下均具有极低的电流消耗，并具备通过CAN总线唤醒的能力。
商品特性
- 完全符合ISO 11898 - 2、ISO 11898 - 5、ISO 11898 - 2:2016和SAE J2962 - 2标准
- 支持CAN FD
- 通信速度最高达5 Mbps
- 低电磁辐射（EME）和高电磁抗扰度（EMI）
- 具有宽共模范围的差分接收器
- 通过CAN总线实现远程唤醒能力 – 符合ISO 11898 - 2:2016规定的模式唤醒（WUP），活动过滤时间为3.8 µs
- 在所有供电条件下功能行为可预测
- 未上电时，收发器与总线断开连接
- RXD隐性钳位检测
- 总线引脚具有高静电放电（ESD）处理能力
- 总线引脚在汽车环境中可防止瞬态干扰
- 发送数据（TXD）显性超时功能
- VCC引脚欠压检测
- 总线引脚具备短路和过温保护
- 满足原始设备制造商（OEM）的“汽车应用中LIN、CAN和FlexRay接口的硬件要求”，版本1.3
- 通过AEC - Q100和AEC - Q006认证
- 提供两种环境温度等级：
- ATA6565 - GCQW1和ATA6565 - GNQW1，最高环境温度Ta = +125℃
- ATA6565 - GCQW0，最高环境温度Ta = +150℃
- 14引脚SOIC封装和14引脚带可焊侧翼的VDFN封装（防潮等级1级）
应用领域
- 汽车、工业、医疗和消费应用中的传统CAN和CAN FD网络。
