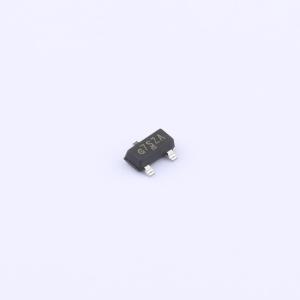

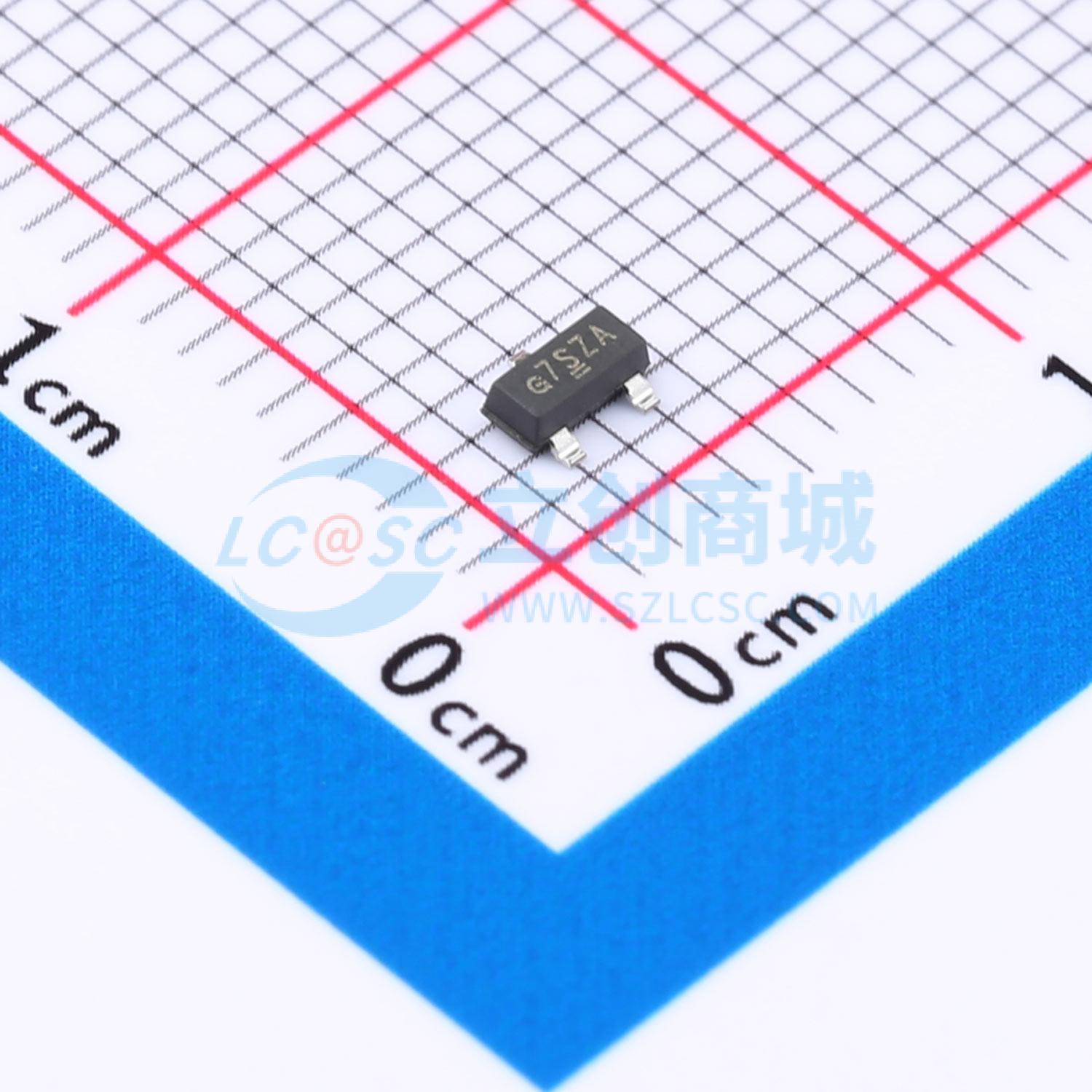

SI2369BDS-T1-GE3
1个P沟道 耐压:30V 电流:5.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TrenchFET Gen IV p沟道功率MOSFET。 100% Rg和UIS测试。应用：负载开关。 电路保护
- 品牌名称
- VISHAY(威世)
- 商品型号
- SI2369BDS-T1-GE3
- 商品编号
- C5224058
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.6A | |
| 导通电阻(RDS(on)) | 27mΩ@10V,5A | |
| 耗散功率(Pd) | 1.3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.2V | |
| 栅极电荷量(Qg) | 6.2nC@10V | |
| 输入电容(Ciss) | 745pF@15V | |
| 反向传输电容(Crss) | 40pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
This 5.7 mΩ, 60V NexFET power MOSFET in a 5 mm × 6 mm SON package is used to pair with the CSD18537NQ5A control FET and serve as the synchronous FET for a complete industrial buck converter chipset solution.
商品特性
- 超低 Qg 和 Qgd
- 采用软体二极管以降低振铃效应
- 低热阻
- 雪崩额定值
- 逻辑电平
- 无铅引脚镀层
- 符合 RoHS 标准
- 无卤素
- 小外形尺寸无引线 (SON) 5 mm × 6 mm 塑料封装
应用领域
- 适用于工业降压转换器的低侧 FET
- 次级侧同步整流器
- 电机控制
