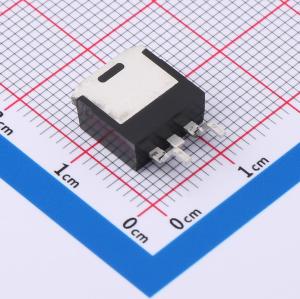

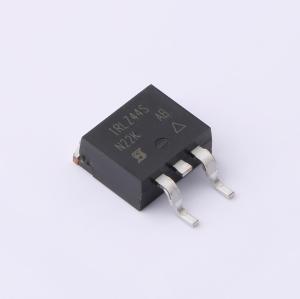

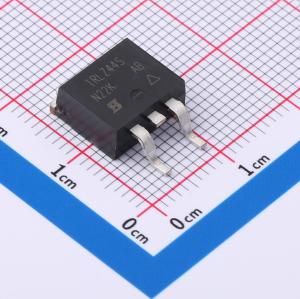

温馨提醒：图片仅供参考，商品以实物为准
IRLZ44SPBF
1个N沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和成本效益的最佳组合。D2PAK (TO-263)是一种表面贴装功率封装，能够容纳高达HEX-4的芯片尺寸。它在任何现有的表面贴装封装中提供了最高的功率能力和尽可能低的导通电阻。由于其较低的内部连接电阻，D2PAK (TO-263)适用于大电流应用，并且在典型的表面贴装应用中能够耗散高达2.0W的功率。
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRLZ44SPBF
- 商品编号
- C5224090
- 商品封装
- D2PAK(TO-263)
- 包装方式
- 管装
- 商品毛重
- 2.335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 28mΩ@5.0V,31A | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 66nC | |
| 输入电容(Ciss) | 3.3nF@25V | |
| 反向传输电容(Crss) | 200pF@25V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.2nF |
商品概述
这款MOSFET旨在满足汽车应用的严格要求。它符合AEC-Q101标准，具备生产件批准程序（PPAP）支持，非常适合用于以下场景： 无刷直流电机控制 DC-DC转换器 负载开关
商品特性
- 额定温度可达+175°C，适用于高温环境
- 100%进行非钳位感性开关测试，确保最终应用更可靠、更耐用
- 低导通电阻RDS(ON)，可将导通损耗降至最低
- 低输入电容
- 开关速度快
- 无铅镀层，符合RoHS标准
- 无卤素和锑，为“绿色”器件
- DMTH4008LPSQ适用于需要特定变更控制的汽车应用；该产品符合AEC-Q101标准，具备PPAP能力，且在通过IATF 16949认证的工厂生产。
应用领域
- 无刷直流电机控制-DC-DC转换器-负载开关
