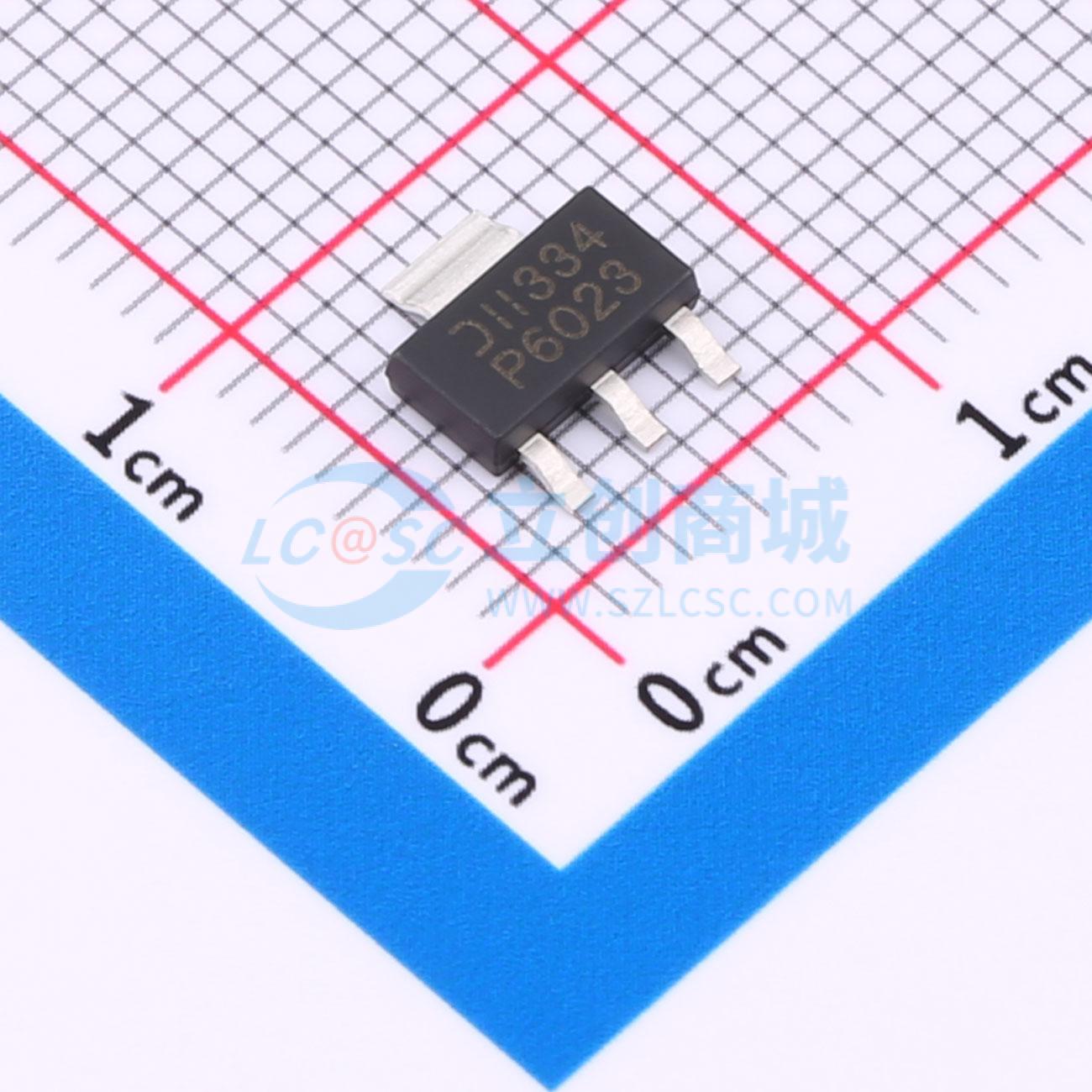

温馨提醒：图片仅供参考，商品以实物为准

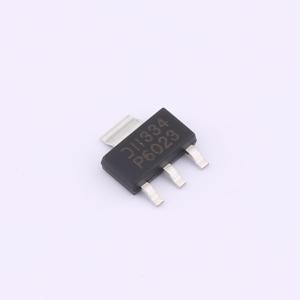

DMP6023LEQ-13
1个P沟道 耐压:60V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款MOSFET旨在将导通电阻（RDS(ON)）降至最低，同时保持卓越的开关性能，使其非常适合高效电源管理应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMP6023LEQ-13
- 商品编号
- C5224048
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 28mΩ@10V；35mΩ@4.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 26.5nC@4.5V；53.1nC@10V | |
| 输入电容(Ciss) | 2.569nF | |
| 反向传输电容(Crss) | 143pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 179pF |
商品特性
- 60V/2.9A
- 在VGS = 10V时，RDS(ON) = 104mΩ（最大值）
- 在VGS = 4.5V时，RDS(ON) = 130mΩ（最大值）
- 100%进行UIS + Rg测试
- 可靠且耐用
- 有无铅环保器件（符合RoHS标准）
应用领域
- DC/DC转换器中的电源管理。
