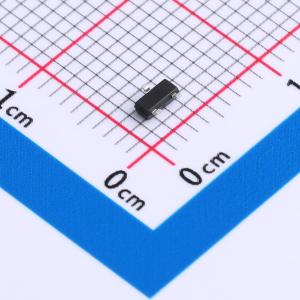

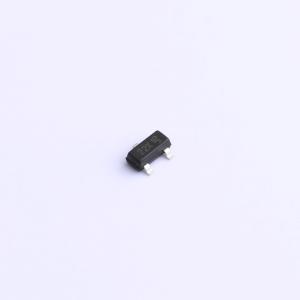

温馨提醒：图片仅供参考，商品以实物为准
DMG2302UKQ-7
1个N沟道 耐压:20V 电流:2.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款MOSFET专为满足汽车应用的严格要求而设计。它符合AEC Q101标准，有生产件批准程序（PPAP）支持，非常适合用于以下场景：背光照明、电源管理功能、DC - DC转换器、电机控制。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMG2302UKQ-7
- 商品编号
- C5224573
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.8A | |
| 导通电阻(RDS(on)) | 90mΩ@4.5V | |
| 耗散功率(Pd) | 660mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 1.4nC@4.5V | |
| 输入电容(Ciss) | 130pF | |
| 反向传输电容(Crss) | 18pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低导通电阻
- 低输入电容
- 快速开关速度
- 栅极具备静电放电(ESD)保护功能
- 完全无铅且完全符合RoHS标准
- 无卤素和锑,属于“绿色”器件
- 符合AEC-Q101标准,具备高可靠性
- 支持生产件批准程序(PPAP)
应用领域
- 背光照明
- 电源管理功能
- DC - DC转换器
- 电机控制
