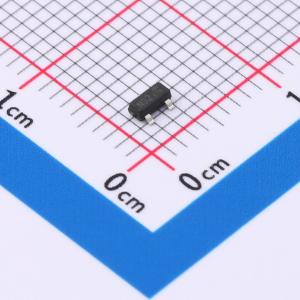

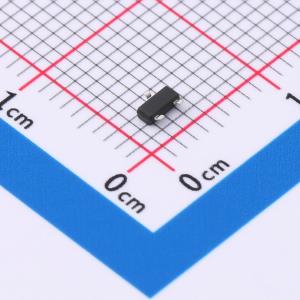

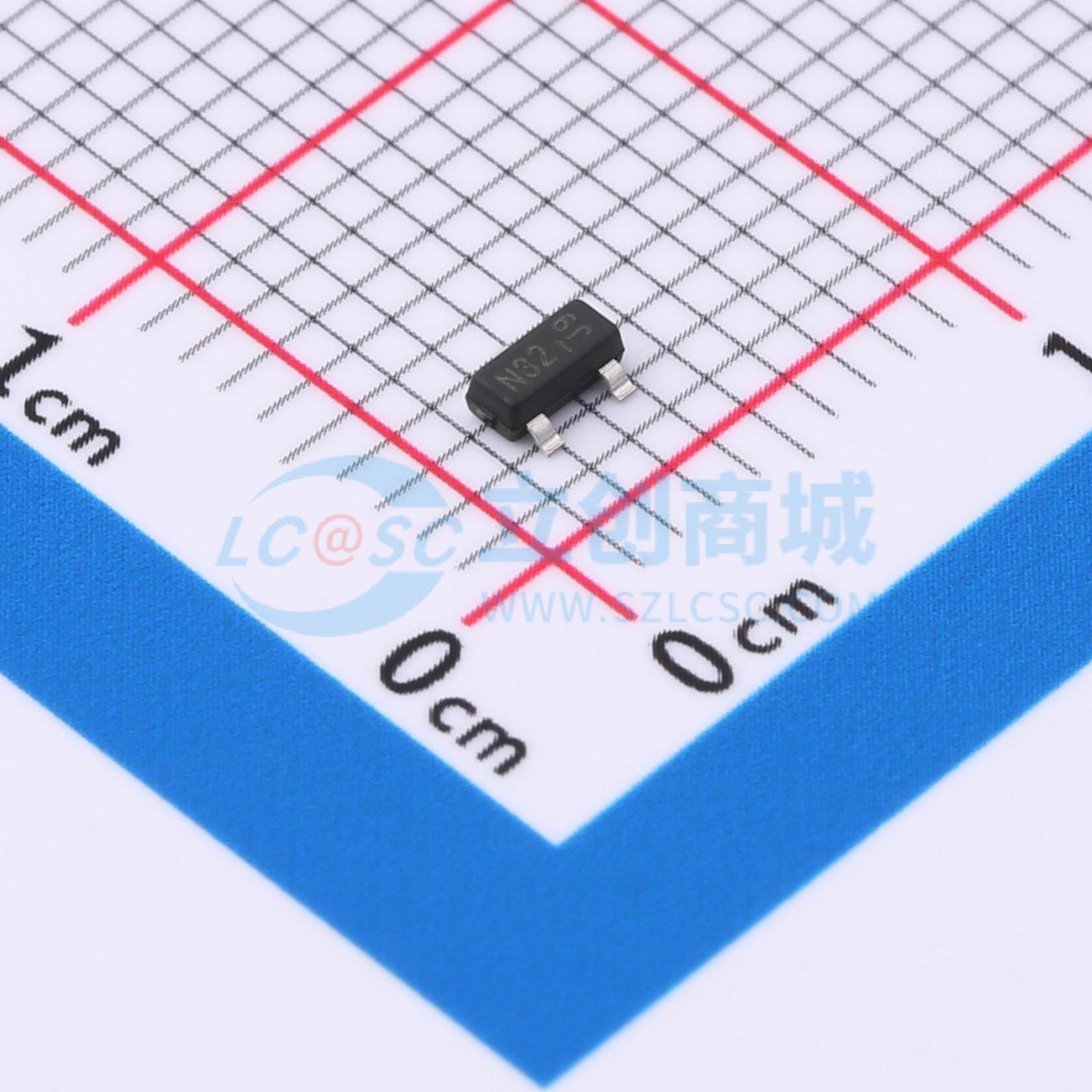

DMG3402LQ-7
1个N沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低导通电阻。低栅极阈值电压。低输入电容。快速开关速度。低输入/输出泄漏。完全无铅且完全符合 RoHS 标准。应用：DC-DC 转换器。电源管理功能
- 品牌名称
- DIODES(美台)
- 商品型号
- DMG3402LQ-7
- 商品编号
- C5224571
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 52mΩ@10V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V@250uA | |
| 栅极电荷量(Qg) | 11.7nC@10V | |
| 输入电容(Ciss) | 464pF | |
| 反向传输电容(Crss) | 43.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 49.5pF |
商品概述
AO4407是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的RDS(ON)。该器件适用于DC - DC转换、电源开关和充电电路。标准产品AO4407为无铅产品。
商品特性
- -30V，VGS = -10V时，RDS(ON) = 9.5 mΩ（典型值）；VGS = -4.5V时，RDS(ON) = 14 mΩ（典型值）
- 快速开关
- 高密度单元设计，实现低RDS(ON)
- 材料：无卤
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
