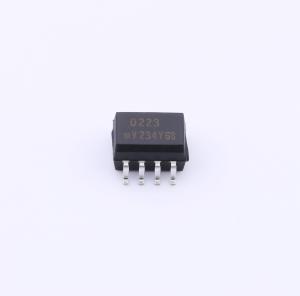

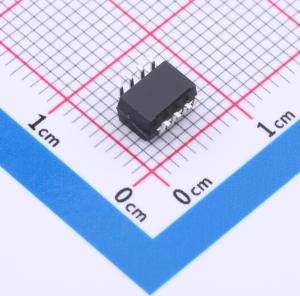

温馨提醒：图片仅供参考，商品以实物为准
ILD223T
双通道，达林顿光电晶体管输出型光耦合器，SOIC-8封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高电流传输比 (CTR) 光耦合器，具有砷化镓红外 LED 发射器和硅 NPN 光电晶体管探测器。此器件的CTR在1.0 mA的LED电流下进行测试。这种低驱动电流允许从CMOS轻松连接到LSTTL或TTL。采用标准SOIC-8封装，非常适合高密度应用。此外，该封装无需通孔，符合表面贴装器件标准。
- 品牌名称
- VISHAY(威世)
- 商品型号
- ILD223T
- 商品编号
- C5224044
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.3V | |
| 隔离电压(Vrms) | 4kV | |
| 直流反向耐压(Vr) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 30V | |
| 输出通道数 | 2 | |
| 集射极饱和电压(VCE(sat)) | 1V@1.0mA,0.5mA | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 500% | |
| 正向电流(If) | 30mA |
