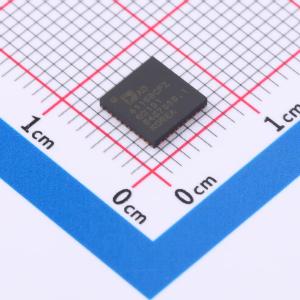

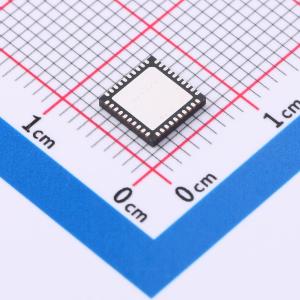

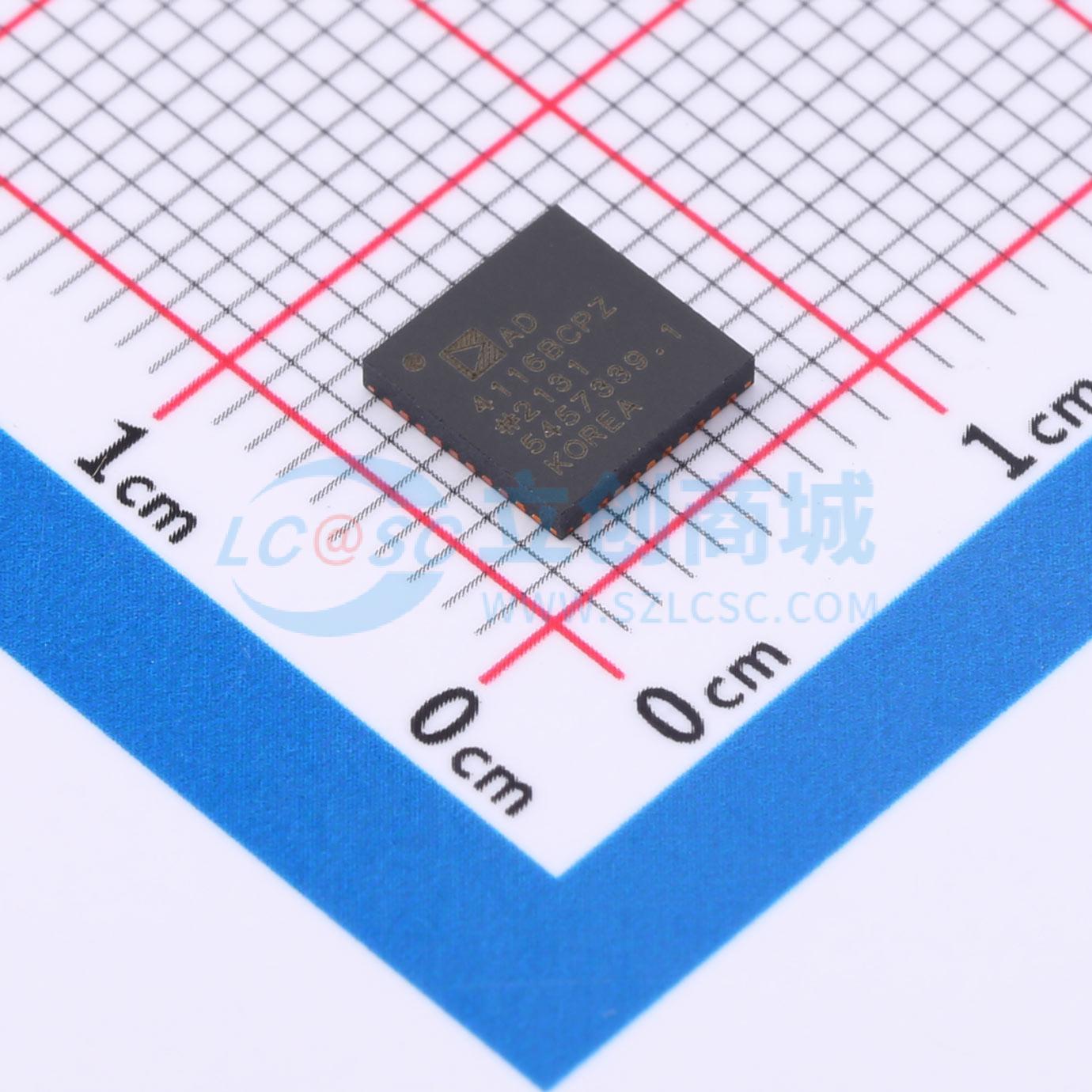

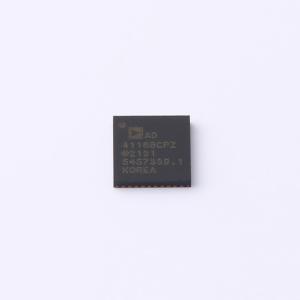

温馨提醒：图片仅供参考，商品以实物为准
AD4116BCPZ-RL7
具有 ±10 V、10 MΩ输入和缓冲低电平输入的单电源、24位、Σ-Δ型ADC
- 描述
- 是一款低功耗、低噪声的24位Σ-Δ模数转换器（ADC），集成了模拟前端（AFE），适用于六个全差分或十一个单端、高阻抗（≥10MΩ）、±10V双极性电压输入。另外两个差分或四个单端/伪差分直接ADC输入，在较低输入范围内提供出色性能。还集成了关键的模拟和数字信号调理模块，可为每个使用中的模拟输入通道配置八个独立设置，最多可同时启用16个通道。采用sinc5 + sinc1滤波器时，最大通道扫描速率为12,422 SPS (80μs)；采用sinc3滤波器时，每个通道为20,618 SPS (48μs)
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4116BCPZ-RL7
- 商品编号
- C5223638
- 商品封装
- LFCSP-40(6x6)
- 包装方式
- 编带
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 62.5kHz | |
| 通道数 | 6 | |
| 工作电压 | 4.5V~5.5V；2V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 4MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 62.5kHz | |
| 静态电流 | 20uA |
商品概述
AD4116是一款低功耗、低噪声的24位Σ-Δ模数转换器（ADC），集成了一个模拟前端（AFE），可处理六个全差分或十一个单端、高阻抗（≥10 MΩ）、±10 V双极性电压输入。另外两个差分或四个单端/伪差分直接ADC输入在较低输入范围内提供出色性能。 AD4116还集成了关键的模拟和数字信号调理模块，可为每个使用中的模拟输入通道配置八个独立设置。任何时候最多可启用16个通道。通道定义为任何标准模拟电压输入或低电平直接ADC输入。AD4116使用sinc5 + sinc1滤波器时，最大通道扫描速率为12,422 SPS（80 μs）；使用sinc3滤波器时，每个通道的扫描速率为20,618 SPS（48 μs）。 嵌入式2.5 V、低漂移（5 ppm/°C）带隙内部基准源（带输出基准缓冲器）减少了外部元件数量。 数字滤波器允许灵活设置，包括在27.27 SPS输出数据速率下同时抑制50 Hz和60 Hz。用户可根据应用中每个通道的需求选择不同的滤波器设置。自动通道序列器使ADC能够切换每个已启用的通道。 AD4116的高精度性能通过集成亚德诺半导体公司（Analog Devices, Inc.）的专有iPassives技术实现。 AD4116采用单电源供电，便于在电气隔离应用中使用。
商品特性
- 集成模拟前端的24位ADC
- 快速灵活的输出速率：1.25 SPS至62.5 kSPS
- 通道扫描数据速率：使用sinc5 + sinc1滤波器，每个通道12,422 SPS，建立时间80 μs
- 使用sinc3滤波器，每个通道20,618 SPS，建立时间48 μs
- 每个通道20 SPS时，对50 Hz和60 Hz的抑制比为85 dB
- ±10 V输入，6个差分或11个单端
- 引脚绝对最大额定值：±65 V
- 输入引脚绝对电压高达±20 V
- 阻抗≥10 MΩ
- 低电平直接ADC输入±VREF输入，2个差分或4个单端
- 输入引脚绝对电压范围为AVDD至AVSS
- 真正的轨到轨模拟输入缓冲器
- 片上2.5 V基准源，25°C时精度为±0.12%，典型漂移为±5 ppm/°C
- 内部或外部时钟
- 电源：AVDD至AVSS = 4.5 V至5.5 V，IOVDD至DGND = 2 V至5.5 V
- 总IDD（AVDD + IOVDD） = 6.15 mA
- 温度范围：-40°C至+105°C
- 三线或四线串行数字接口（SCLK上有施密特触发器）
- 与SPI、QSPI、MICROWIRE和DSP兼容
应用领域
- 过程控制
- PLC和DCS模块
- 仪器仪表和测量
