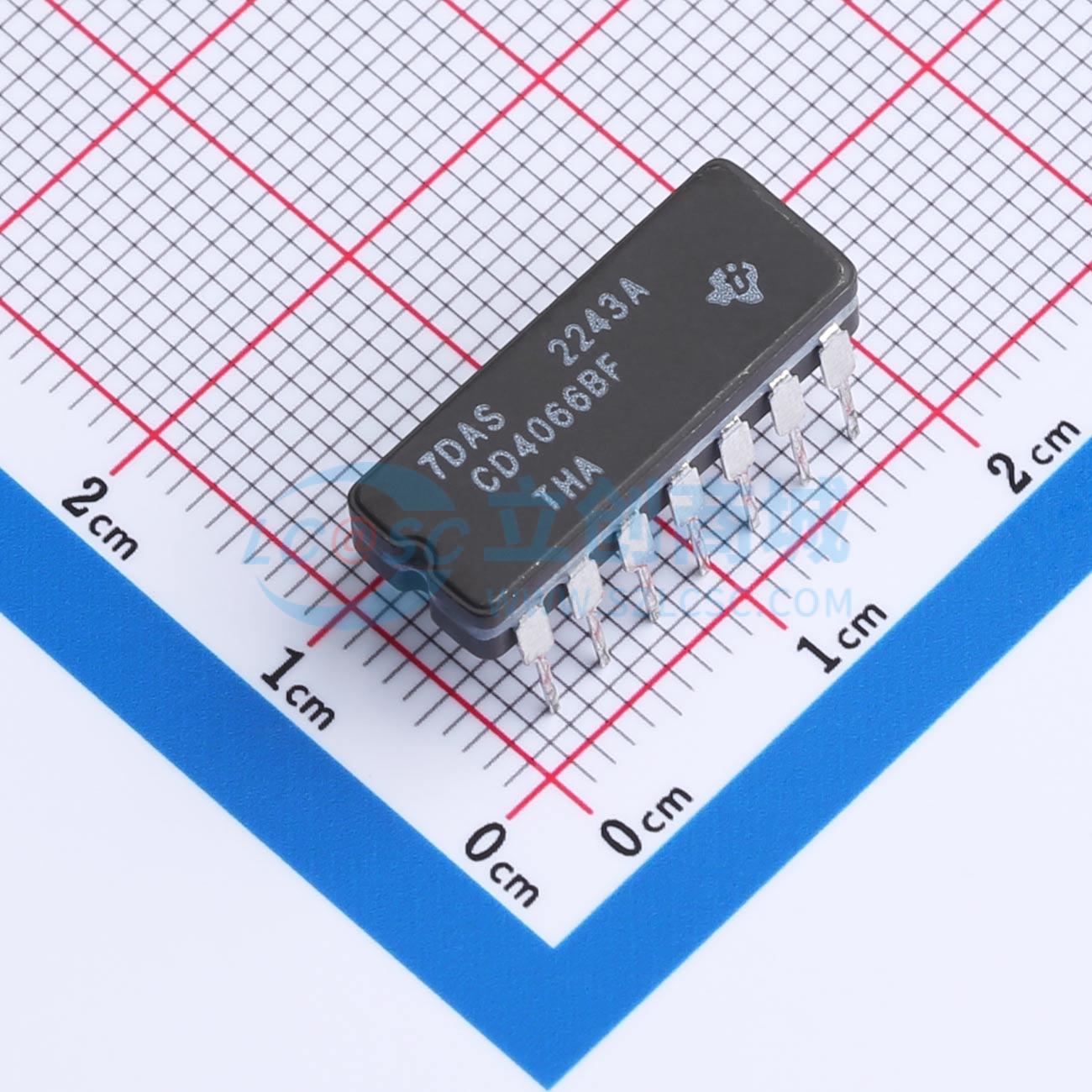

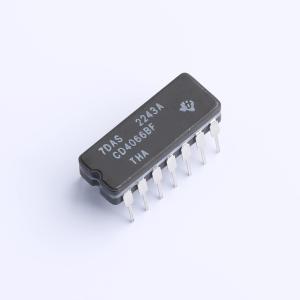

CD4066BF

CD4066B 器件是一款用于模拟或数字信号传输或多路复用的四路双向开关。该器件与CD4016B 器件引脚对引脚兼容，但导通状态电阻低得多。此外，导通状态电阻在整个信号输入范围内相对恒定。

CD4066B 器件包含四个双向开关，每个开关都具有独立的控件。控制信号同时偏置打开或关闭给定开关中的p 和n 器件。每个开关上n 沟道器件的阱都与输入（当开关打开时）或VSS（当开关关闭时）相连。该配置使开关晶体管阈值电压不再随输入信号的变化而变化，从而使导通状态电阻在整个工作信号范围内都很低。

与单通道开关相比，优点包括峰值输入信号电压摆幅等于最大电源电压以及在输入信号范围内具有更恒定的导通状态阻抗。不过，对于采样保持应用，建议使用CD4016B 器件。

通过数字控制逻辑进行双向信号传输

• 15V 数字或±7.5V 峰峰值开关工作电压
• 工作电压为15V 时典型导通状态电阻为125Ω
• 在15V 信号输入范围内匹配的开关导通电阻不超过5Ω
• 在整个峰峰值信号范围内具有平缓的导通状态电阻
• 高开关输出电压比：fis = 10kHz、RL = 1kΩ 时典型值为80dB
• 高度线性：fis = 1kHz、Vis = 5Vₚ₋ₚ、VDD - VSS ≥ 10V、RL = 10kΩ 时失真典型值小于0.5%
• 极低的关闭状态开关泄漏，从而产生极低的失调电流和高有效关闭状态电阻：VDD - VSS = 10V、TA = 25℃ 时典型值为10pA
• 极高的控制输入阻抗（控制电路与信号电路相隔离）：典型值为10¹²Ω
• 低开关间串扰：fis = 8MHz、RL = 1kΩ 时典型值为–50dB
• 匹配的控制输入到信号输出电容：可减少输出信号瞬态频率响应，开启 = 40MHz（典型值）
• 针对20V 下的静态电流进行了100% 测试
• 5V、10V 和15V 参数额定值

• 模拟信号开关和多路复用：信号门控、调制器、静噪控制、解调器、斩波器、换向开关
• 数字信号开关和多路复用
• 传输门逻辑实施
• 模数转换和数模转换
• 频率、阻抗、相位和模拟信号增益的数字控制
• 楼宇自动化
