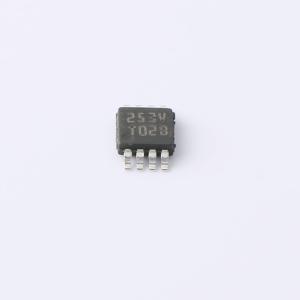

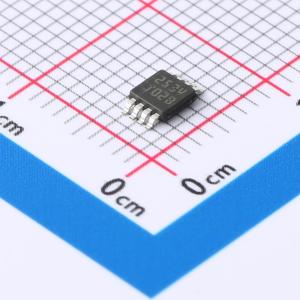

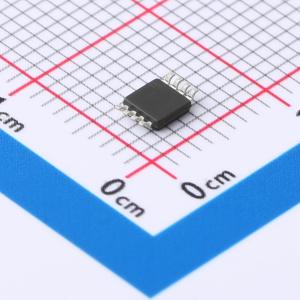

温馨提醒：图片仅供参考，商品以实物为准
LM56BIMM/NOPB
具有风扇控制功能的 3℃ 双路输出电阻可编程温度开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM56 具有风扇控制功能的 3°C 双路输出电阻可编程温度开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM56BIMM/NOPB
- 商品编号
- C5219560
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温控开关 | |
| 类型 | 半导体式 | |
| 通道数 | 2 | |
| 温度迟滞配置 | 5℃ | |
| 动作温度精度 | ±3℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~10V | |
| 工作电流 | 230uA | |
| 静态电流(Iq) | 230uA | |
| 欠温(冷)检测 | 不支持 | |
| 功能特性 | 内置温度传感器；可调温度阈值 |
商品概述
LM56是一款精密低功率温控器，可通过3个外部电阻对1.250V带隙电压基准进行分压，产生两个稳定的温度跳变点VT1和VT2，拥有两个数字输出。OUT1在温度超过T1时变为低电平，在温度低于(T1 - THYST)时变为高电平；OUT2在温度超过T2时变为低电平，在温度低于(T2 - THYST)时变为高电平。THYST为内部设定，典型值为5℃，最大结温T_Jmax为125℃。器件内置有限制的ESD保护，存储或操作过程中可将引脚短接或将器件置于导电泡沫中，防止MOS栅极发生静电损坏，提供8引脚VSSOP表面贴装封装和8引脚SOIC封装。相关跳变点对应电阻计算公式为：VT1 = 1.250V × (R1)/(R1+R2+R3)，VT2 = 1.250V × (R1+R2)/(R1+R2+R3)，(R1+R2+R3)=27kΩ，VT1或T2 = 6.20mV/℃ × T + 395mV，R1 = VT1/(1.25V) × 27kΩ，R2 = (VT2/(1.25V) × 27kΩ) - R1，R3 = 27kΩ - R1 - R1 - R2，规格要求为V+ = 2.7V_DC，V_REF负载电流 = 50μA。
商品特性
- 数字输出支持TTL逻辑电平
- 内置温度传感器
- 内置两个带迟滞的比较器
- 内置电压基准
- 提供8引脚SOIC和VSSOP封装
- 内部迟滞典型值为5℃
- 内置有限制的ESD保护
应用领域
- 微处理器热管理
- 家电
- 3.0V或5V便携式电池供电系统
- 风扇控制
- 工业过程控制
- HVAC系统
- 远程温度检测
- 电子系统保护
