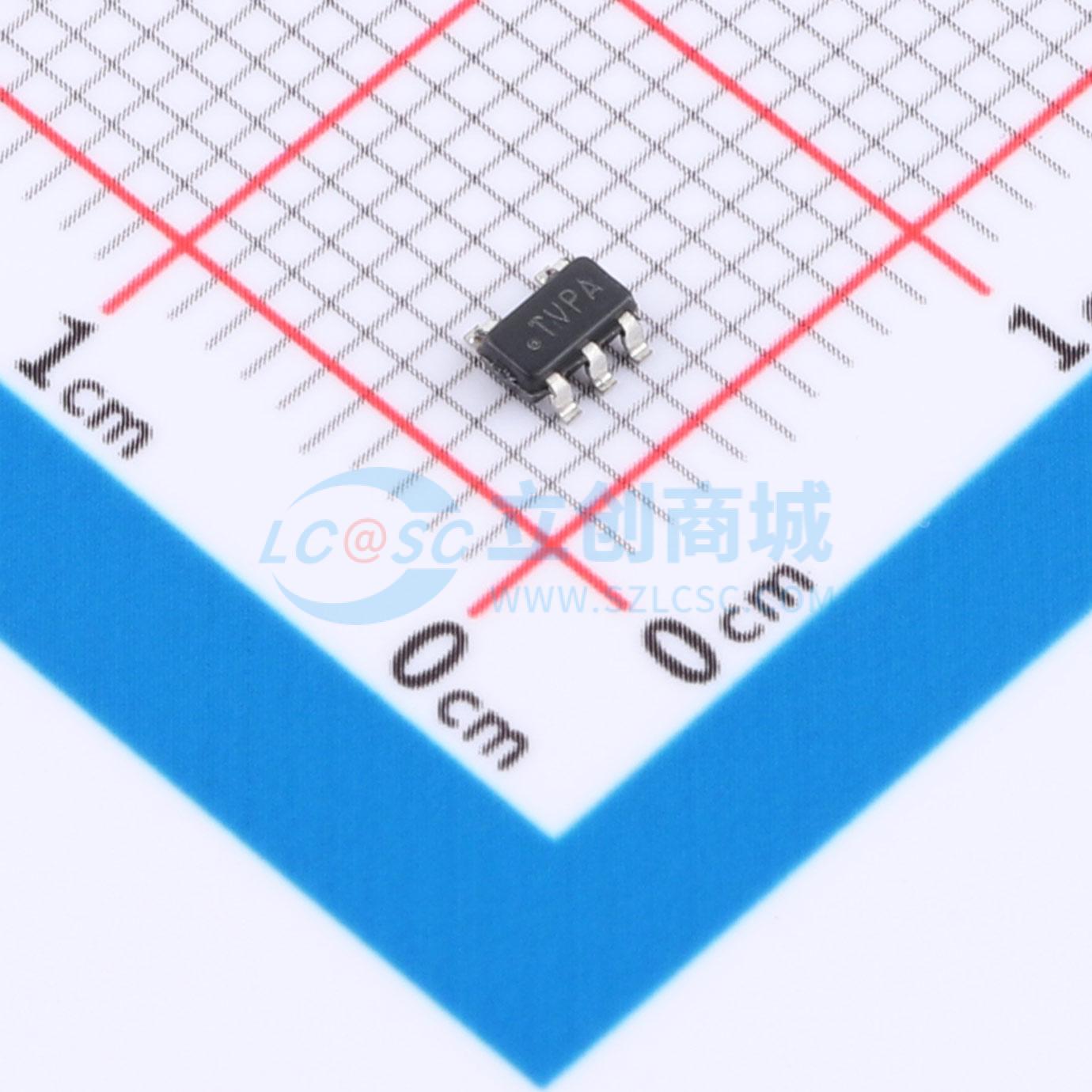

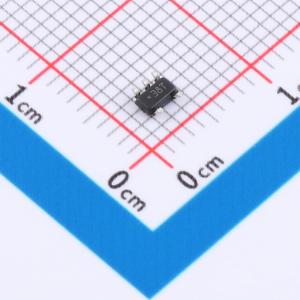

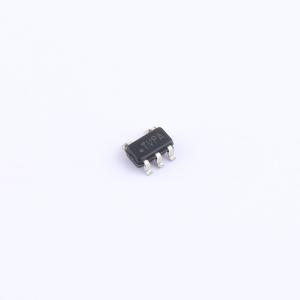

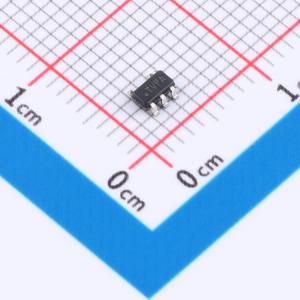

LM26CIM5X-VPA/NOPB
具有模拟输出的 ±3℃、出厂预设跳变点温度开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM26 具有模拟输出的 ±3°C 出厂预设跳变点温度开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM26CIM5X-VPA/NOPB
- 商品编号
- C5219512
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温控开关 | |
| 类型 | 半导体式 | |
| 通道数 | 1 | |
| 动作温度 | 95℃ | |
| 可编程动作温度范围 | -55℃~+110℃ | |
| 温度迟滞配置 | 10℃；2℃ |
| 属性 | 参数值 | |
|---|---|---|
| 动作温度精度 | ±3℃ | |
| 工作电压 | 2.7V~5.5V | |
| 工作电流 | 16uA | |
| 静态电流(Iq) | 16uA | |
| 欠温(冷)检测 | 支持 | |
| 功能特性 | 内置温度传感器；可调滞回温度 |
商品概述
LM26是一款高精度、单数字输出、低功耗温控器，由内部基准、数模转换器、温度传感器和比较器构成，可通过工厂编程获得不同触发点以及不同数字输出功能，触发点可在-55℃~110℃范围内以1℃增量在工厂完成预设。该产品拥有1个数字输出、1个数字输入HYST和1个模拟输出VTEMP，数字输出级可预设为开漏或推挽输出，还可通过工厂编程设置为高电平有效或低电平有效，也可工厂编程让数字输出指示超温关闭事件或欠温关闭事件。典型滞回温度可设置为2℃或10℃，由HYST引脚的状态控制，VTEMP模拟输出可输出与温度成正比的电压，输出斜率为-10.82 mV/℃，现有产品采用5引脚SOT-23封装。
商品特性
- 整体精度为±3℃，触发点由工厂预设
- 内部集成比较器，可通过引脚编程设置2℃或10℃滞回
- 无需外部元器件
- 支持开漏或推挽两种数字输出，兼容CMOS逻辑电平
- 内置温度传感器，带有VTEMP输出引脚
- VTEMP输出支持装配后的系统测试
- 内置电压基准和数模转换器，用于触发点设置
- 采用5引脚SOT-23塑料封装
- 具备出色的电源噪声抑制能力
- 工作电源电压范围为2.7V~5.5V
- 工作电源电流典型值为16μA，最大值为40μA
应用领域
- 微处理器热管理
- 家用电器
- 便携式电池供电系统
- 风扇控制
- 工业过程控制
- 暖通空调系统
- 远程温度检测
- 电子系统保护
