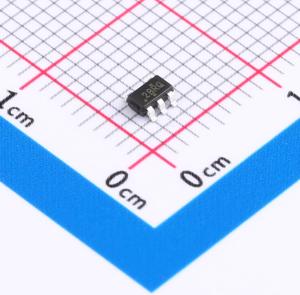

温馨提醒：图片仅供参考，商品以实物为准
INA183A1IDBVR
具有输入电源的 2.7V 至 26V 高精度电流检测放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA183 具有输入电源的 2.7V 至 26V 高精度电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA183A1IDBVR
- 商品编号
- C5214639
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 2.7V~26V | |
| 增益 | 50V/V | |
| 带宽 | 80kHz | |
| 输入偏置电流(Ib) | 30uA | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 26V | |
| 单电源 | 2.7V~26V | |
| 静态电流(Iq) | 83uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | 25nV/√Hz@1kHz |
商品概述
INA183 是一款高精度电压输出、电流分流监控器（也称为电流检测放大器），常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。该器件可在独立于电源电压的 2.7V 至 26V 共模电压下感应分流电阻器上的电压降。50 V/V、100V/V 和 200 V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。 该器件通过从 |N+ 引脚获取功率而运行，消耗的最大电源电流为 130μA。所有版本的额定工作温度范围为 -40°C 至 125°C，并且采用 5 引脚的 SOT - 23 封装。
商品特性
- 宽共模范围：2.7V 至 26V
- 失调电压：±170μV（最大值）（支持 10mV 满量程分流压降）
- 精度：
- 增益误差 ±0.4%（最高过热温度）
- 0.5μV/°C 偏移漂移（最大值）
- 10ppm/°C 增益漂移（最大值）
- 增益选择：
- INA183A1：50V/V
- INA183A2：100V/V
- INA183A3：200V/V
- 静态电流：130μA（最大值）
- 封装：5 引脚 SOT - 23
应用领域
- 服务器
- 电源
- 电池管理
- 电信设备
