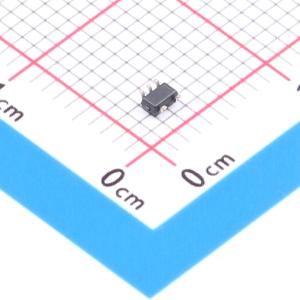

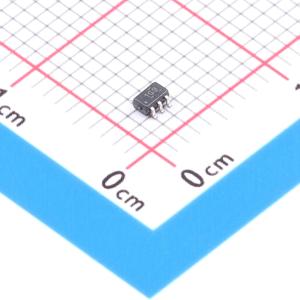

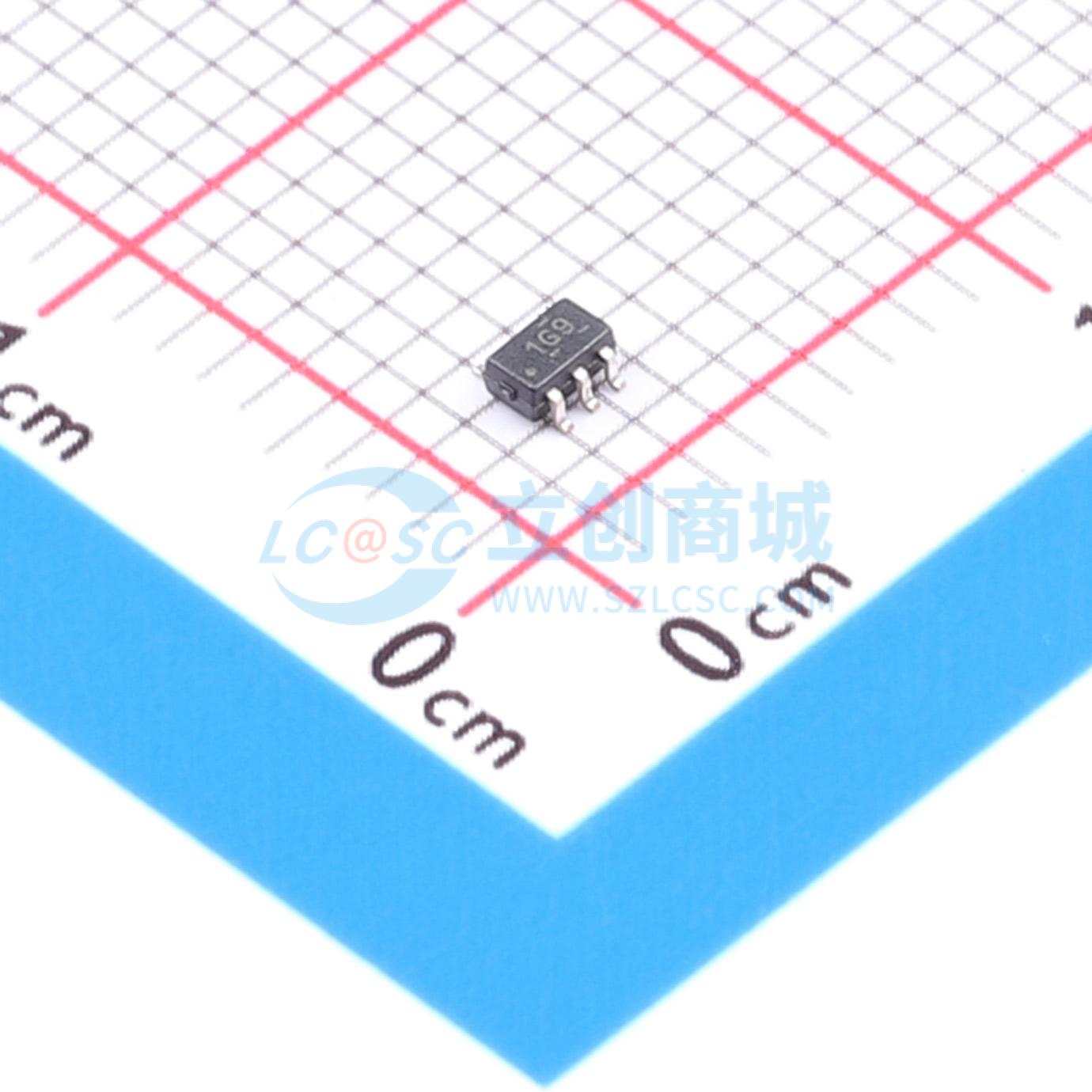

INA290A4QDCKRQ1

采用小型(SC-70) 封装的 AEC-Q100 认证 2.7V 至 120V、1.1MHz 超精密电流感应放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA290-Q1 采用小型 (SC-70) 封装的 AEC-Q100 认证 2.7V 至 120V、1.1MHz 超精密电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA290A4QDCKRQ1
商品编号: C5214642
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

INA290-Q1 是一款超精密电流感应放大器，可在 2.7V 至 120V 的宽共模范围内测量分流电阻器上的压降。它采用节省空间的 SC-70 封装，PCB 的空间占用仅为 2.0mm×2.1mm。该器件在 ±12μv（最大值）的超低失调电压、±0.1%（最大值）的小增益误差和 160dB（典型值）的高直流 CMRR 等特性的综合作用下，可实现超高精度的电流测量精度。INA290-Q1 凭借 1.1MHz（增益为 20V/V）的高带宽和 85dB（50kHz 时）的交流 CMRR，不仅适用于直流电流测量，还适用于高速应用（例如，快速过流保护）。通过在 2.7V 至 120V 的宽共模范围内检测分流电阻器上的压降，INA290-Q1 可提供进行超精密电流测量的功能。INA290-Q1 采用 SC-70 封装，可更大程度地缩小解决方案的尺寸。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA 提供功能安全可帮助进行功能安全系统设计的文档
宽共模电压：工作电压 2.7V 至 120V，可承受电压 -20V 至 +122V
出色的共模抑制比 (CMRR)：160dB 直流，85dB 交流（50kHz 时）
精度：增益误差 ±0.1%（最大值），增益漂移 ±5ppm/°C（最大值）；失调电压 ±12μv（最大值），温漂 ±0.2μv/°C（最大值）
可用增益：A1 器件 20V/V，A2 器件 50V/V，A3 器件 100V/V，A4 器件 200V/V，A5 器件 500V/V
高带宽：1.1MHz
压摆率：2V/µs
静态电流：370μA

应用领域

固态 LiDAR
汽车 HVAC 压缩机模块
汽车内部加热器模块
汽车泊车加热器模块
汽车泵

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	2.7V~120V
	增益	200V/V
	带宽	1.1MHz
	输入偏置电流(Ib)	20uA
	输入失调电压(Vos)	2uV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	-30V~+30V
	单电源	2.7V~20V
	静态电流(Iq)	370uA
	输入失调电压温漂(Vos TC)	0.2uV/℃
	压摆率(SR)	2V/us
	共模抑制比(CMRR)	160dB
	噪声密度(eN)	50nV/√Hz
