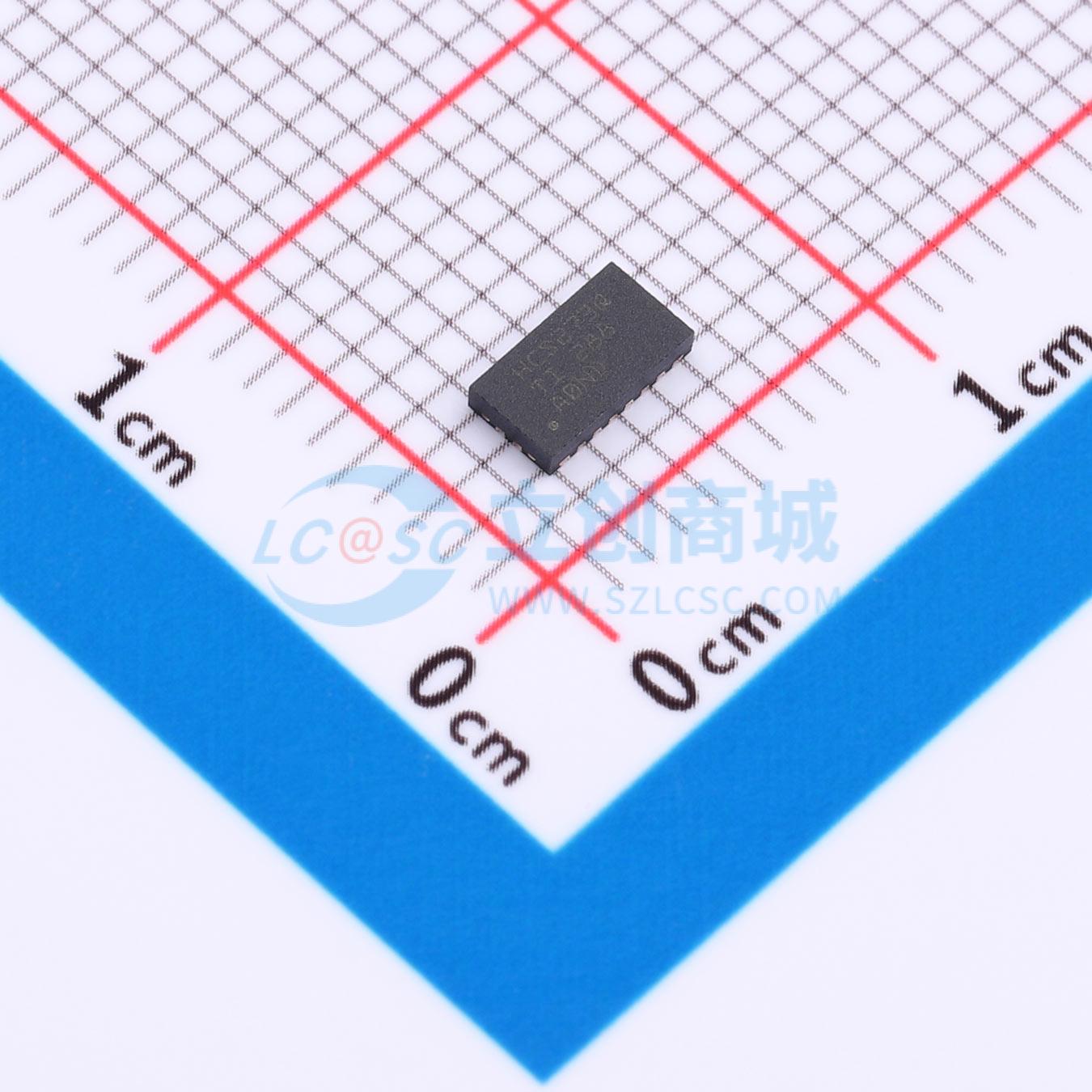

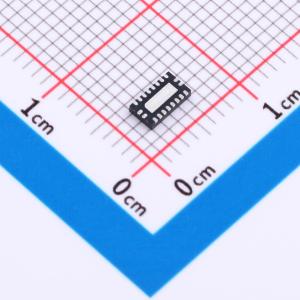

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS273QWRKSRQ1
Automotive octal D-type flip-flops with clear
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS273-Q1 具有清零功能的汽车级八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS273QWRKSRQ1
- 商品编号
- C5212317
- 商品封装
- VQFN-20
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 135MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 传播延迟(tpd) | 14.3ns@6V,50pF | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 静态电流(Iq) | 2uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+125℃ |
商品概述
SN74HCS273-Q1是具有施密特触发输入和异步清零特性的汽车类八路D型触发器。SN74HCS273-Q1 器件包含具有施密特触发输入、共享异步低电平有效清零 (CLR) 输入和共享上升沿触发时钟 (CLK) 输入的八路正边沿触发式 D 型触发器。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 器件温度等级1:-40℃至+125℃ TA
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 采用具有可润湿侧翼的 QFN (WRKS) 封装
- 宽工作电压范围:2V至6V
- 施密特触发输入可耐受慢速或高噪声输入信号
- 低功耗
- Icc典型值为100nA
- 输入漏电流典型值为 ±100nA
- 电压为6 V时，输出驱动为 ±7.8 mA
应用领域
- 将数据与时钟同步
- 简单内存 - 8 位
