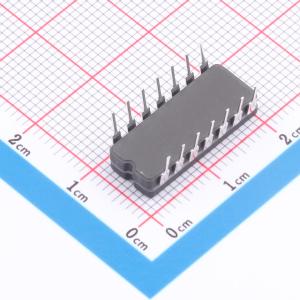

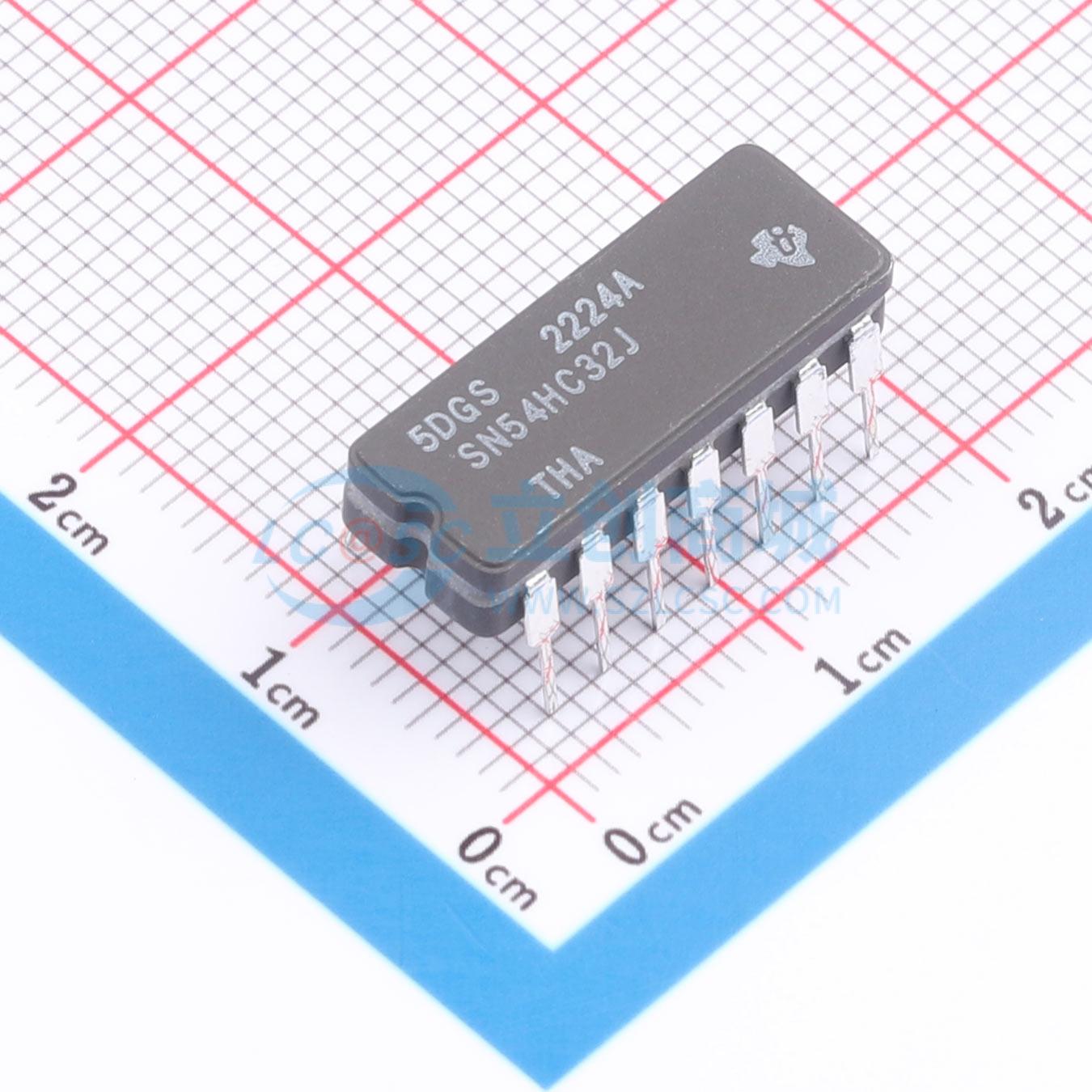

温馨提醒：图片仅供参考，商品以实物为准
SN54HC32J
4 通道、2 输入、2V 至 6V 或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN54HC32 4 通道、2 输入 2V 至 6V 5.2mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54HC32J
- 商品编号
- C5211532
- 商品封装
- CDIP(J)-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 1.9V；3.84V；5.34V | |
| 输出低电平(VOL) | 330mV | |
| 系列 | 54HC | |
| 传播延迟(tpd) | 25ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 通过更少的输入来监控误差信号
- 将低电平有效使能信号进行结合
