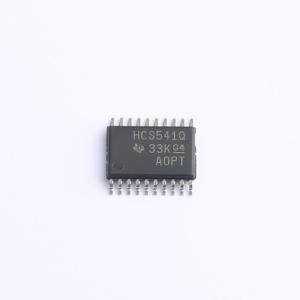

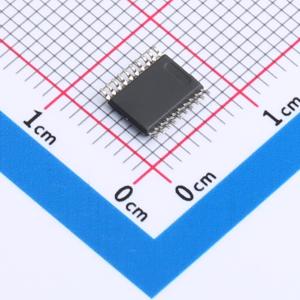

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS541QPWRQ1
具有三态输出和施密特触发输入的汽车类八路缓冲器和线路驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCS541-Q1 具有三态输出和施密特触发输入的汽车类八路缓冲器和线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS541QPWRQ1
- 商品编号
- C5211557
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.1205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HCS | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 2uA | |
| 传播延迟(tpd) | 6ns@6V,50pF |
商品概述
SN74HCS541-Q1 包含三态输出和施密特触发输入的八路缓冲器。低电平有效输出能够使引脚（OE1、OE2）控制所有八个通道，并配置为必须为低电平以使输出有效。
商品特性
- 器件温度等级 1：–40°C 至 +125°C
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 采用具有可润湿侧翼的 QFN (WRKS) 封装
- 符合面向汽车应用的 AEC-Q100 标准
- 宽工作电压范围：2V 至 6V
- 施密特触发输入可耐受慢速或高噪声输入信号
- 低功耗
- ICC 典型值为 100nA
- 输入泄漏电流典型值为 ±100nA
- 电压为 6V 时，输出驱动为 ±7.8mA
应用领域
- 启用或禁用数字信号
- 消除慢速或高噪声输入信号
- 在控制器复位期间保持信号
- 对开关进行去抖
