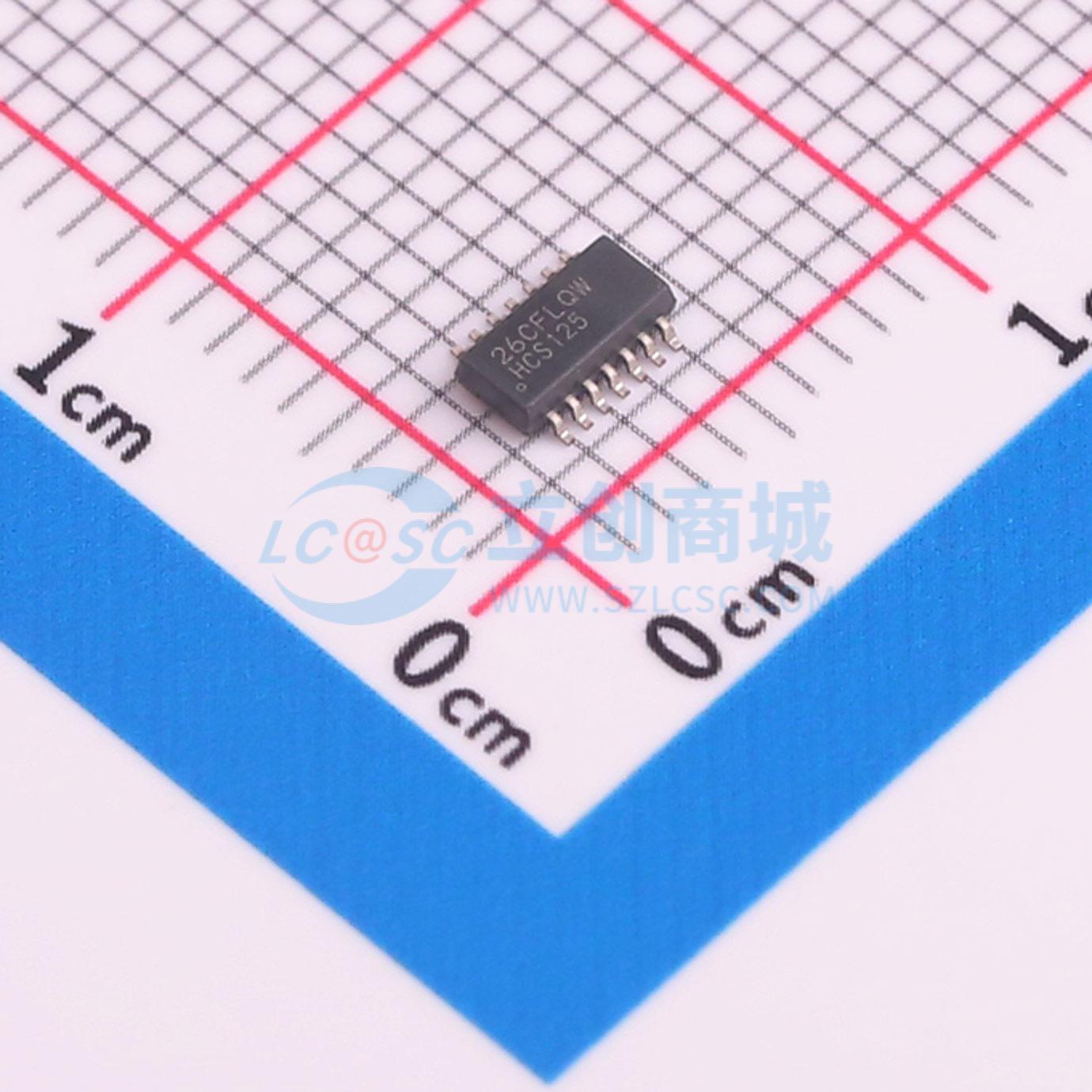

温馨提醒：图片仅供参考，商品以实物为准

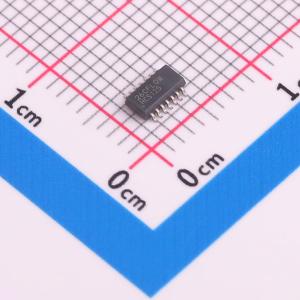

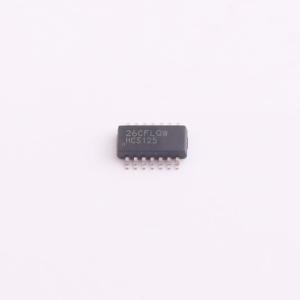

SN74HCS125DYYR
具有三态输出的施密特触发输入四路总线缓冲门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCS125 具有三态输出的施密特触发输入四路总线缓冲门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS125DYYR
- 商品编号
- C5211570
- 商品封装
- SOT-23-14-THIN
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 2uA | |
| 传播延迟(tpd) | 24ns@6V,50pF |
商品概述
SN74HCS125 包含四个具有三态输出和施密特触发输入的独立缓冲器。每个缓冲器以正逻辑执行布尔函数 Y=A 。通过对 OE 引脚施加高电平，可以将输出置于高阻态。
商品特性
- 宽工作电压范围：2V 至 6V
- 施密特触发输入可耐受慢速或高噪声输入信号
- 低功耗
- ICC 典型值为 100nA
- 输入泄漏电流典型值为 ±100nA
- 电压为 6 V 时，输出驱动为 ±7.8mA
- 更宽泛的工作环境温度范围：–40℃ 至 +125℃ ，TA
应用领域
- 启用或禁用数字信号
- 控制指示灯 LED
- 对开关进行去抖
- 消除缓慢或嘈杂输入信号
