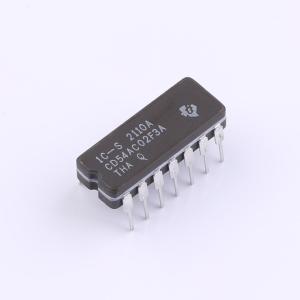

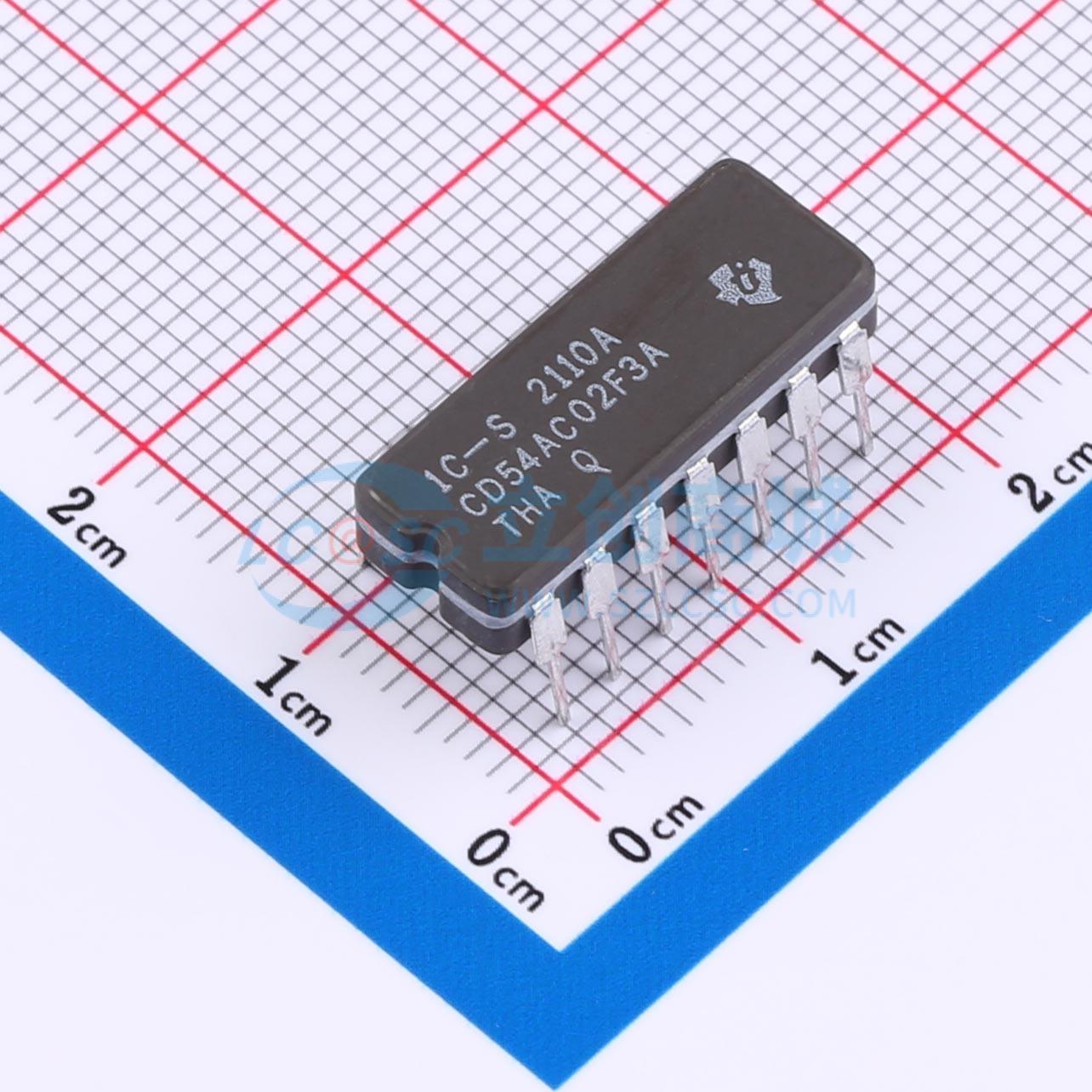

CD54AC02F3A
4 通道、2 输入、1.5V 至 5.5V 或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD54AC02 4 通道、双输入、1.5V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54AC02F3A
- 商品编号
- C5211443
- 商品封装
- CDIP(J)-14
- 包装方式
- 管装
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 80uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.2V；2.1V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；1.65V；300mV | |
| 输出高电平(VOH) | 1.4V；2.9V；4.4V；3.7V | |
| 输出低电平(VOL) | 500mV；100mV | |
| 系列 | 54AC | |
| 传播延迟(tpd) | 11.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
