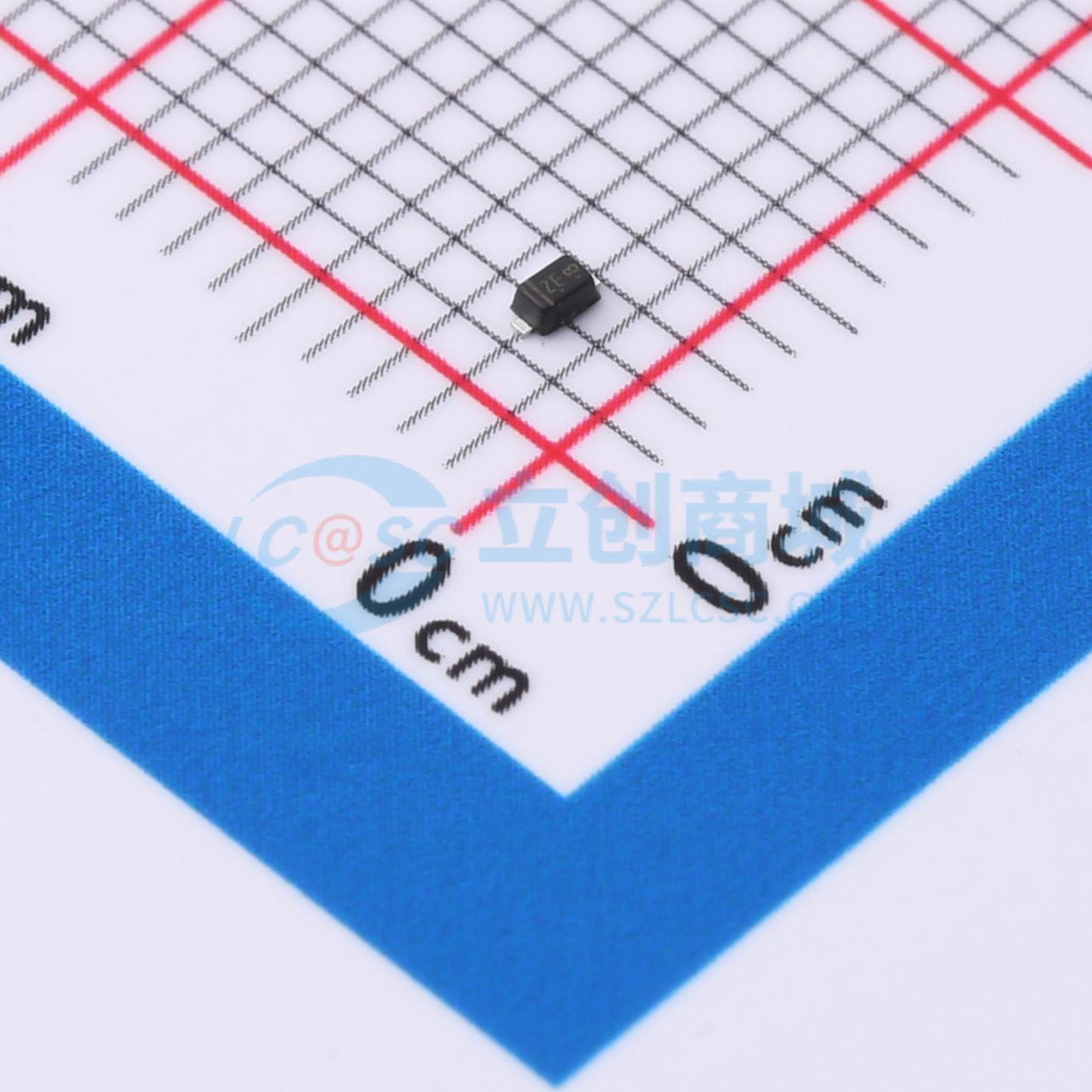

温馨提醒：图片仅供参考，商品以实物为准

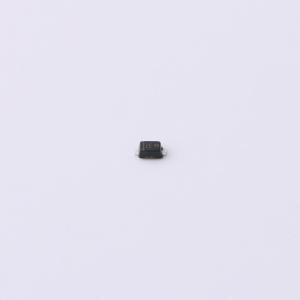

ESD5Z3V3
单向ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 响应速度快、体积小，广泛应用于电子设备中以防静电和瞬态电压冲击。
- 品牌名称
- JUXING(钜兴)
- 商品型号
- ESD5Z3V3
- 商品编号
- C5210935
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲功率(Ppp) | 150mW | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 900nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 105pF |
商品概述
ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- IEC61000 - 4 - 2 4级ESD保护
- 保护单向I/O线路
- 低钳位电压
- 工作电压：2.5V、3.3V、5V、6V、7V、12V、15V
- 低泄漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 外设
- 寻呼机
