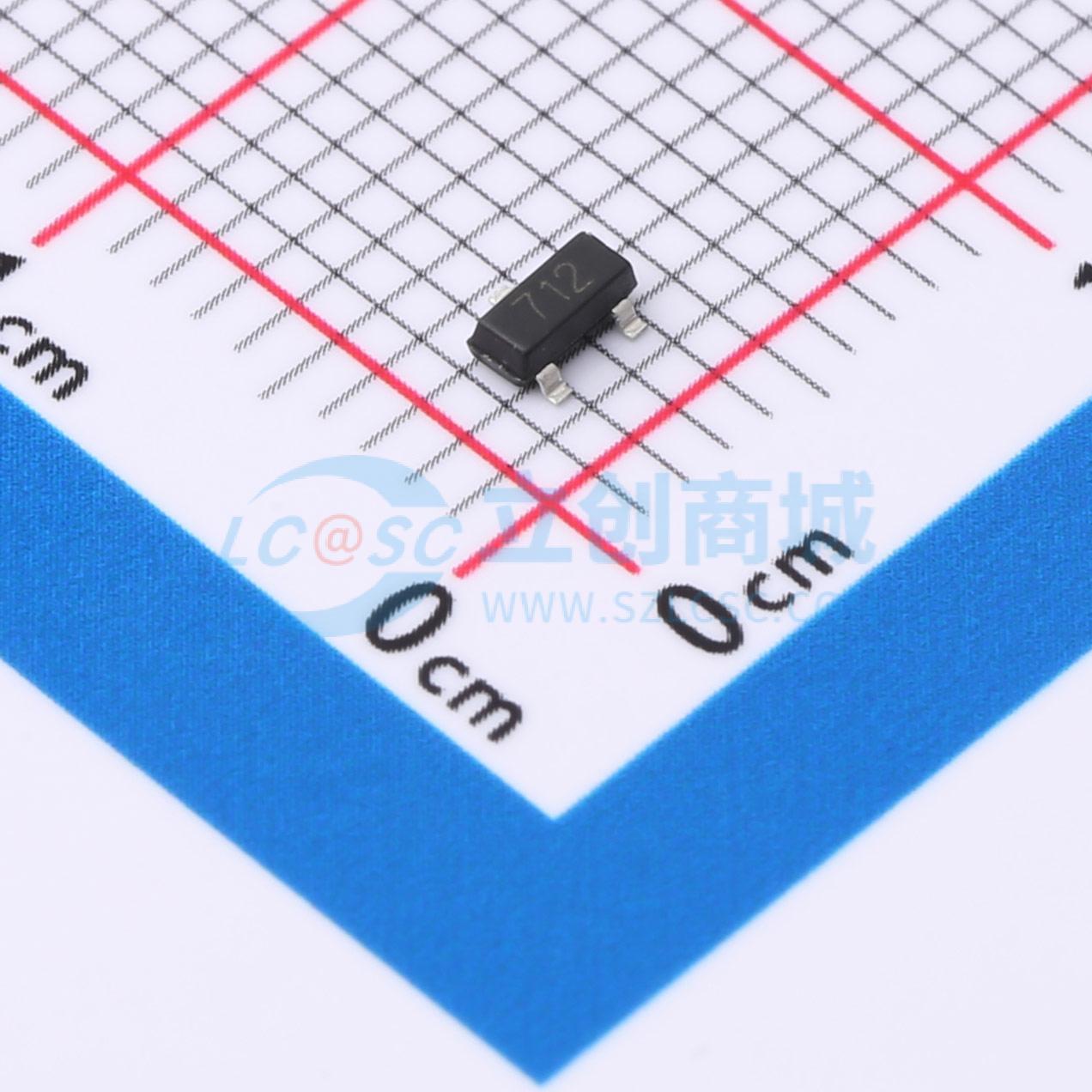

GSM712

单向ESD 12V截止峰值浪涌电流：17A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 有效防止静电放电、电气快速瞬变脉冲、浪涌电流以及其他瞬态电压因素对设备造成的影响
品牌名称: JUXING(钜兴)
商品型号: GSM712
商品编号: C5210942
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

GSM712瞬态电压抑制器（TVS）二极管专为多点数据传输标准RS - 485应用中的不对称（12V至 - 7V）保护而设计。GSM712可用于保护设备免受静电放电（ESD）、电快速瞬变（EFT）和雷击产生的瞬态电压影响。 GSM712具备400瓦（tp = 8/20μs）的功率处理能力，可适应扩展共模应用中可能出现的更高瞬态电压水平。这提高了设备的可靠性，避免了使用未额定处理此类瞬态条件的齐纳二极管时所需的“猜测工作”。集成设计有助于减少与走线电感相关的电压过冲。GSM712的低钳位电压可将受保护收发器的应力降至最低。SOT - 23封装为“拥挤”电路板的设计提供了灵活性。

商品特性

400瓦峰值脉冲功率（tp = 8/20μs）
针对不对称数据线的瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns），IEC 61000 - 4 - 5（雷击）12A（8/20μs）
保护两条+12V至 - 7V线路
低电容
低漏电流
低钳位电压
固态硅雪崩技术
符合RoHS标准

应用领域

保护具有扩展共模范围的RS - 485收发器
安全系统
自动取款机
混合光纤同轴电缆（HFC）系统
网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	12V
	钳位电压	20V
	峰值脉冲电流(Ipp)	17A@8/20us
	峰值脉冲功率(Ppp)	400W

	属性	参数值
	击穿电压	13.3V
	反向电流(Ir)	20uA
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	45pF
