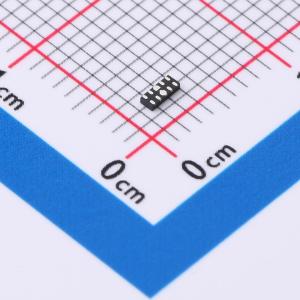

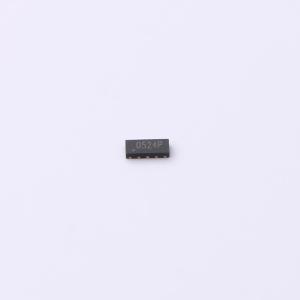

温馨提醒：图片仅供参考，商品以实物为准
GESD0524P
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有超低电容、高静电浪涌防护能力，适用于HDMI、USB等高速端口保护
- 品牌名称
- JUXING(钜兴)
- 商品型号
- GESD0524P
- 商品编号
- C5210936
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
GESD0524P是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。GESD0524P典型电容仅为0.2pF（I/O到I/O），旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（静电放电ESD）4级（±8KV接触放电、±15KV空气放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群EFT）（40A，5/50ns）、超快充电器件模型（CDM）静电放电和电缆放电事件（CDE）等标准。 GESD0524P采用超小型DFN2510封装。每个GESD0524P器件可保护四条高速数据线。超低电容、超小尺寸和高ESD耐受性的综合特性，使GESD0524P非常适合高速数据端口和高频线路（如HDMI和DVI）应用。GESD0524P的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±20KV（接触放电）、±25KV（空气放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装：2.5mm * 1.0mm * 0.5mm
- 可保护四条数据线
- 低电容：0.2pF（I/O到I/O）
- 低漏电流
- 低钳位电压
- 每个I/O引脚可承受超过1000次±8KV接触放电的ESD冲击
应用领域
- 串行ATA
- PCI Express
- 台式机、服务器和笔记本电脑
- MDDI端口
- USB 2.0/3.0电源和数据线保护
- 显示端口
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
