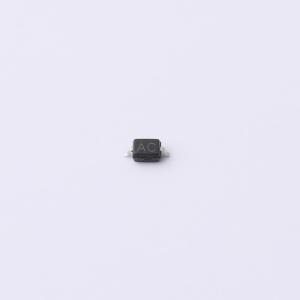

温馨提醒：图片仅供参考，商品以实物为准

GBLC05CI

双向ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 漏电流小、反应速度快，广泛应用于安防、通讯等领域的信号接口或电源口防护
品牌名称: JUXING(钜兴)
商品型号: GBLC05CI
商品编号: C5210941
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

GBLCxxCI系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供双向配置，对于8/20μs波形的额定功率为350瓦。 GBLCxxCI系列符合IEC 61000 - 4 - 2（ESD）和IEC 61000 - 4 - 4（EFT）要求。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD - 323封装中提供超低电容和低泄漏电流。

商品特性

高速数据线瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（接触）±30kV（空气）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
保护一条I/O线（双向）
工作电压：3V、5V、8V、12V、15V、18V、20V、24V、36V
低钳位电压
低泄漏电流
响应时间<1 ns

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式机和服务器
便携式仪器
外设
USB接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	18.3V
	峰值脉冲功率(Ppp)	350W

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF
