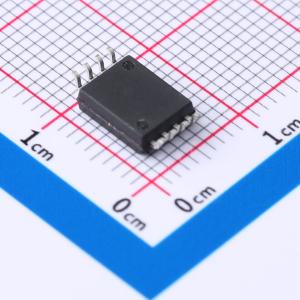

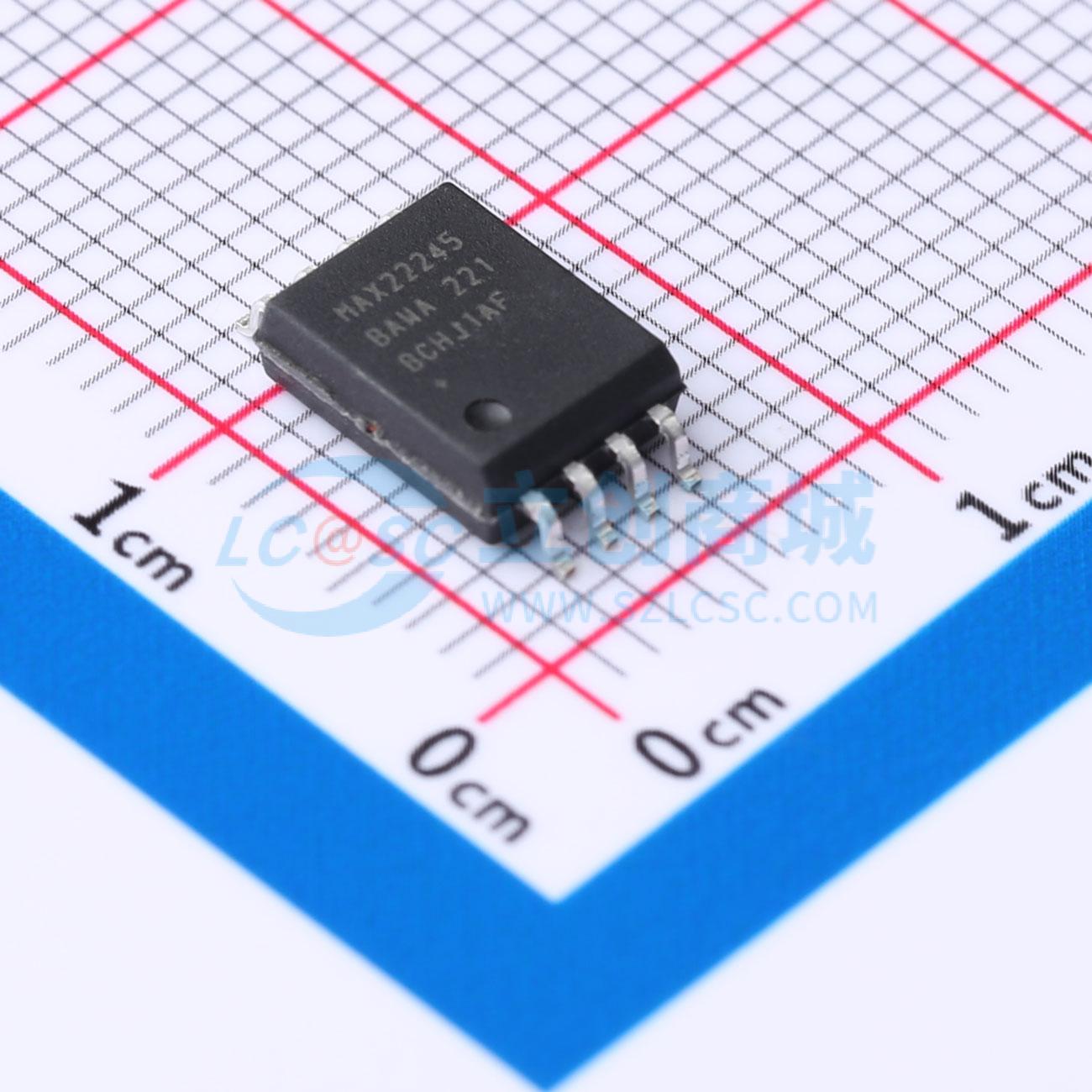

温馨提醒：图片仅供参考，商品以实物为准
MAX22245BAWA+
增强，快速，低功耗，双通道数字隔离器
- 商品型号
- MAX22245BAWA+
- 商品编号
- C5187538
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 25Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 50kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX22245/MAX22246 是一系列采用专有工艺技术的 2 通道增强型、高速、低功耗数字电流隔离器。所有器件均具备增强型隔离功能，可承受 60 秒 5kVRMS 的耐压。汽车级和通用型器件的工作环境温度范围均为 -40℃ 至 +125℃。 这些器件可在不同电源域的电路之间传输数字信号，在 1Mbps（1.8V 电源）下，每通道功耗低至 0.78mW。低功耗特性可降低系统功耗、提高可靠性并实现紧凑设计。 器件的最高数据速率可选 25Mbps 或 200Mbps，输出可设置为默认高电平或默认低电平。器件具有低传播延迟和低时钟抖动特性，可降低系统延迟。 隔离器两侧独立的 1.71V 至 5.5V 电源，也使这些器件适合用作电平转换器。 MAX22245 具有两个同向传输数据的通道。MAX22246 的两个通道反向传输数据，这使得 MAX22246 非常适合隔离收发器的 Tx 和 Rx 线路。
商品特性
- 数字信号增强型电流隔离
- 8-SOIC 封装，爬电距离和电气间隙为 8mm
- 可承受 60 秒 5kVRMS 电压（VISO）
- 可连续承受 848VRMS 电压（VIOWM）
- 在 GNDA 和 GNDB 之间承受 1.2/50μs 波形、±12.8kV 浪涌
- 高共模瞬态抗扰度（典型值 50kV/μs）
- 低功耗
- VDD_ = 1.8V、1Mbps 时每通道 0.78mW
- VDD = 3.3V、1Mbps 时每通道 1.47mW
- VDD_ = 1.8V、100Mbps 时每通道 3.28mW
- 低传播延迟和低抖动
- 最高数据速率可达 200Mbps
- VDD_ = 3.3V 时，最大传播延迟 7ns（典型值）
- 时钟抖动均方根值 7.5ps（典型值）
- 安全法规认证
- 符合 UL1577 的 UL 认证
- 符合 CSA 公告 5A 的 cUL 认证
- VDE 0884-11 增强绝缘认证（待审批）
应用领域
- 汽车领域
- 混合动力电动汽车充电器电池管理系统（BMS）
- 逆变器
- 工业领域
- 隔离式 SPI
- 隔离式 RS-232、RS-485/RS-422、CAN
- 现场总线通信
- 电机驱动
