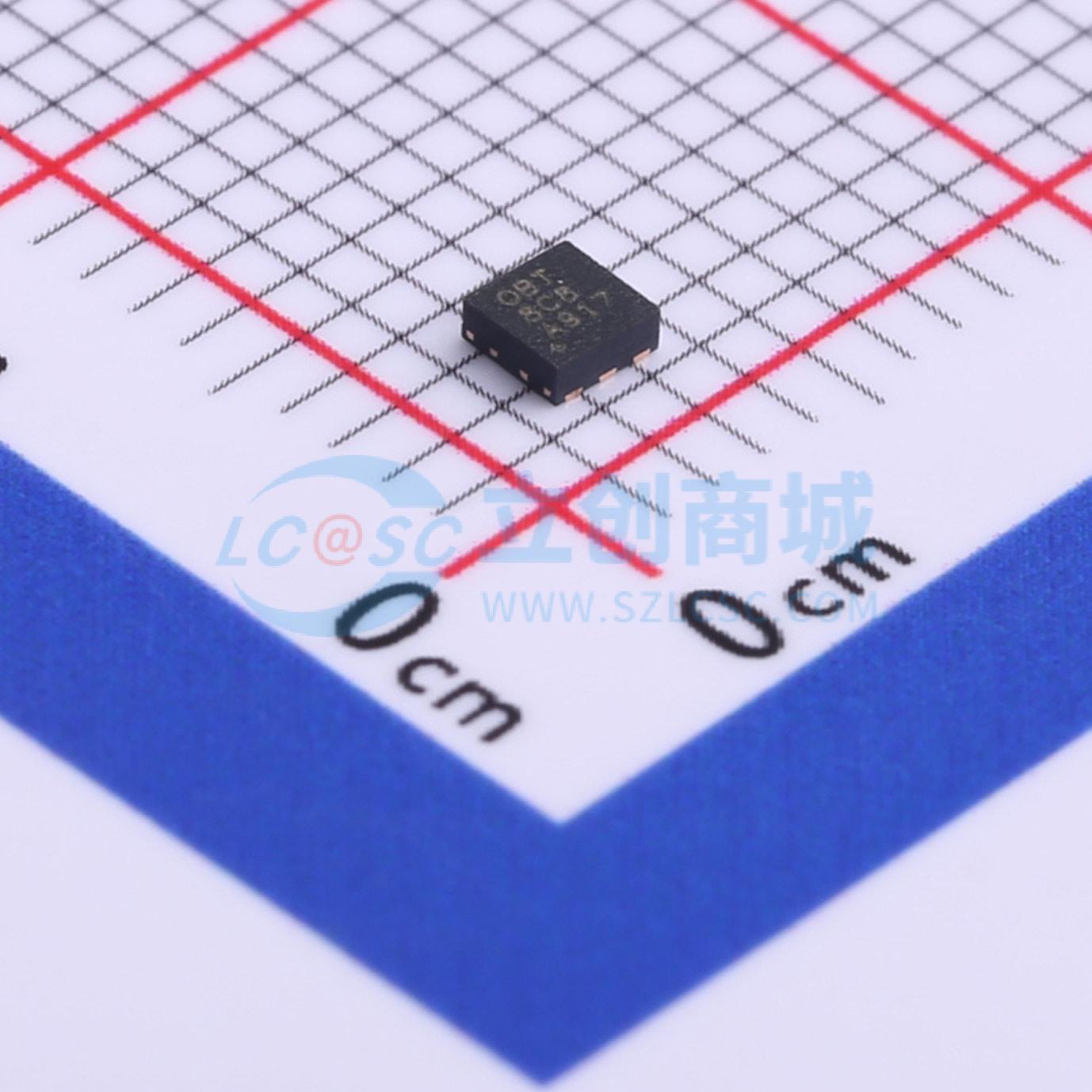

TPS61161ADRVR

带PWM亮度控制的白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61161A 采用 2mm x 2mm WSON 封装且具有 PWM 亮度控制功能的白光 LED 驱动器，支持多达 10 个串联 LED
品牌名称: TI(德州仪器)
商品型号: TPS61161ADRVR
商品编号: C560963
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

TPS61160A/61A 是一款升压转换器，内置40V耐压的集成开关场效应管，用于驱动串联的LED。该升压转换器以600kHz的固定开关频率运行，以减少输出纹波、提高转换效率，并允许使用较小的外部元件。

默认的白光LED电流通过外部设定电阻R_set设置，反馈电压被调节到200mV，如典型应用所示。在操作过程中，可以通过施加于CTRL引脚上的脉宽调制（PWM）信号来控制LED电流，其中占空比决定了反馈参考电压。在PWM调光模式下，TPS61160A/61A不会使LED电流产生突发变化；因此，在输出电容上不会产生可听噪声。为了提供最大保护，该器件具有集成的开路LED保护功能，当出现开路LED情况时，会禁用TPS61160A/61A以防止输出超过绝对最大额定值。

TPS61160A/61A采用节省空间的2mm x 2mm WSON封装，带有散热垫。

商品特性

输入电压范围：2.7 V 至 18 V
TPS61160A 的开路 LED 保护为 26 V
TPS61161A 的开路 LED 保护为 38 V
200 mV 基准电压，精度为 ±2%
用于亮度控制的 PWM 接口
内置软启动
效率高达 90%
2 毫米 x 2 毫米 x 0.8 毫米 6 引脚 WSON 封装，带散热焊盘

应用领域

手机
便携媒体播放器
超级移动设备
GPS接收器
媒体尺寸显示的白光LED背光

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~18V
	开关频率	600kHz
	通道数	1
	输出电压	38V

	属性	参数值
	输出电流	-
	调光	PWM
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	2%
