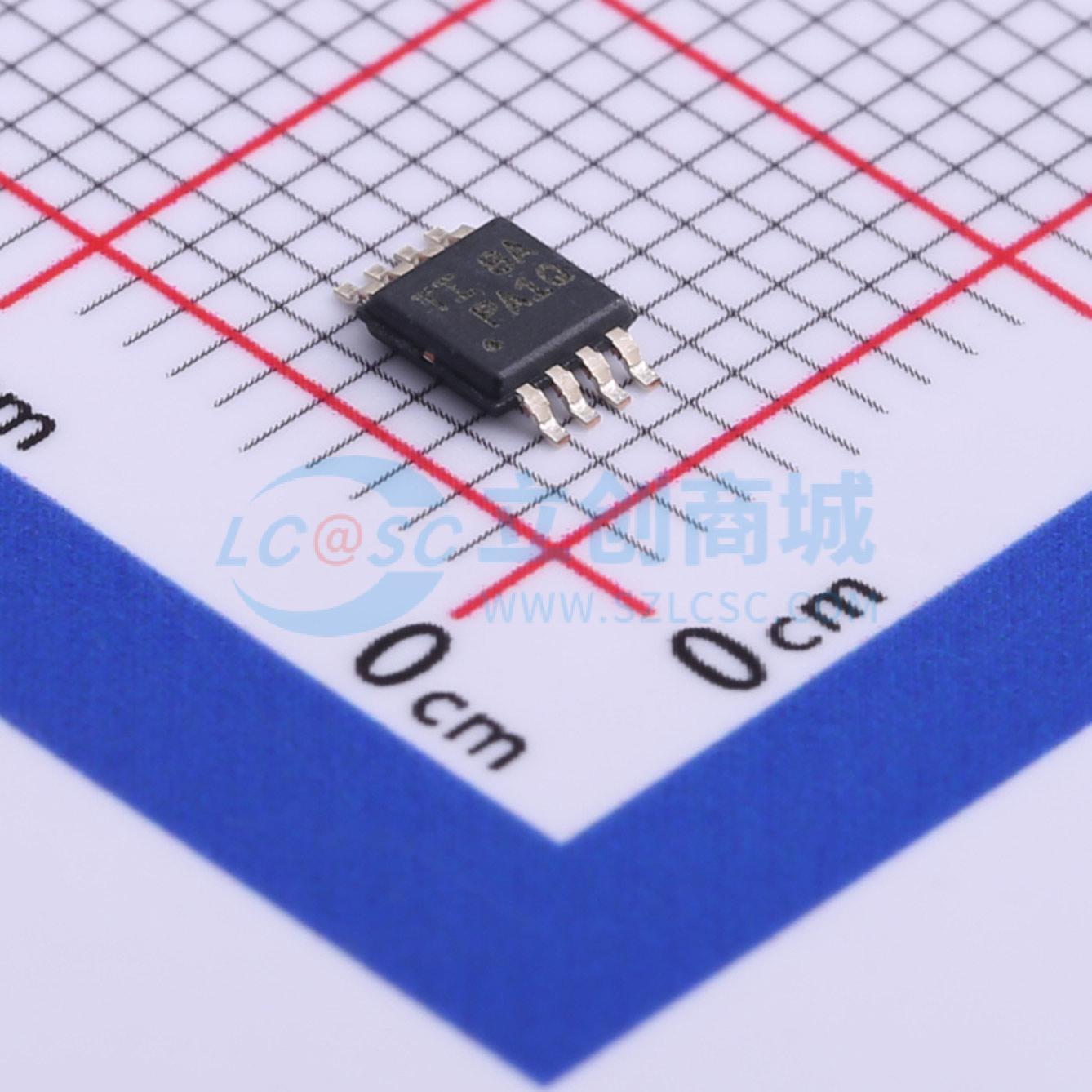

TPS7A6650QDGNRQ1

TPS7A66-Q1和TPS7A69-Q1是低压差线性稳压器，设计用于最高40 V Vin的工作条件。在无负载情况下，它们的静态电流仅为12 μA，非常适合待机微处理器控制单元系统，尤其适用于汽车应用。 这些器件具有集成的短路和过流保护功能。器件在上电时实现复位延迟，以指示输出电压稳定且处于稳压状态。用户可以使用外部电容器对该延迟进行编程。低电压跟踪特性允许使用更小的输入电容器，并且在冷启动条件下可能无需使用升压转换器。 这些器件的工作温度范围为 -40°C至125°C。TPS7A6650EDGNRQ1器件符合AEC-Q100 0级标准，工作温度范围为 -40°C至150°C。这些特性使这些器件非常适合各种汽车应用中的电源。

• 符合汽车应用要求
• 符合以下AEC-Q100测试指南：
  • 器件温度等级1
  • 器件温度等级0（仅适用于TPS7A6650EDGNRQ1）
  • 器件HBM ESD分类等级H2
  • 器件CDM ESD分类等级C4
• 器件结温范围：-40°C至 +150°C
• 4 V至40 V宽Vin输入电压范围，最高可承受45 V瞬态电压
• 输出电流：150 mA
• 低静态电流I(q)：
  • 当EN = 低电平时为2 μA（关断模式）
  • 轻载时典型值为12 μA
• 低ESR陶瓷输出稳定电容器（2.2 μF - 100 μF）
• 150 mA时的压差电压为300 mV（典型值，Vin = 4 V）
• 固定（3.3 V和5 V）和可调（1.5 V至5 V）输出电压（仅TPS7A66-Q1可调）
• 低输入电压跟踪
• 集成上电复位：
  • 可编程复位脉冲延迟
  • 开漏复位输出
• 集成故障保护：
  • 热关断
  • 短路保护
• 输入电压检测比较器（仅适用于TPS7A69-Q1）
• 封装：
  • TPS7A69-Q1采用8引脚SOIC-D封装
  • TPS7A6601-Q1采用8引脚HVSSOP-DGN封装
• 硬件使能选项

• 具有睡眠模式的信息娱乐系统
• 车身控制模块
• 常通电池应用：网关应用
• 远程无钥匙进入系统
• 防盗系统
