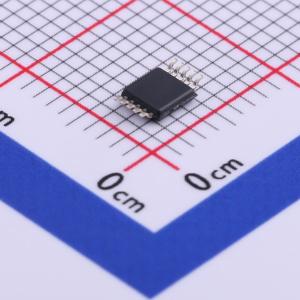

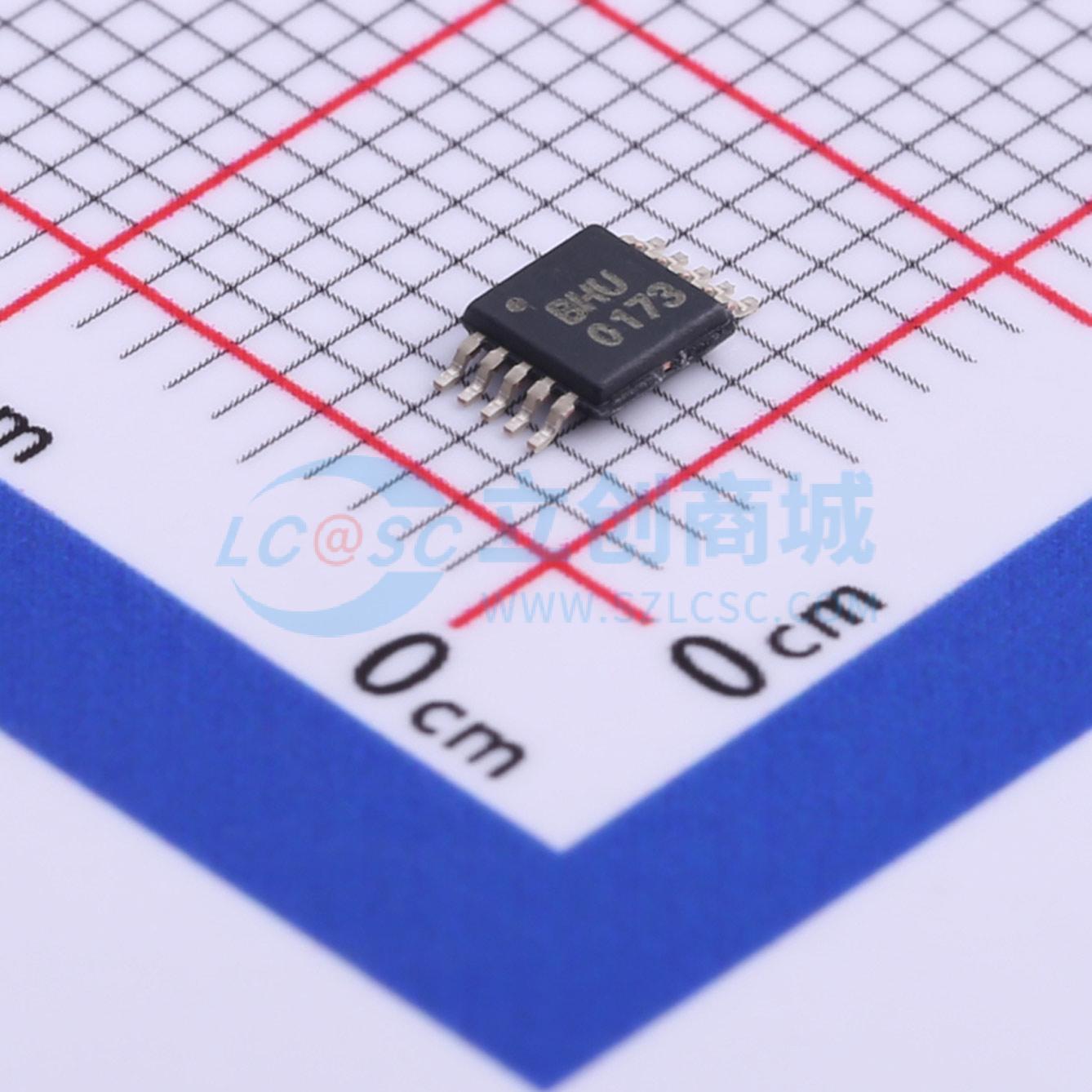

温馨提醒：图片仅供参考，商品以实物为准

ADS1112IDGSR

16位带输入多路复用器和板载参考的模拟到数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1112 具有 PGA、振荡器、电压基准和 I2C 的 16 位 240SPS 4 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1112IDGSR
商品编号: C560967
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	5ppm/℃
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	240Hz；30Hz；60Hz；15Hz
	静态电流	50nA；2uA
	全量程范围(FSR)	2.048V

商品概述

ADS1112是一款精密的、具备连续自校准功能的模数（A/D）转换器，拥有两个差分通道或三个单端通道，采用小型MSOP - 10和无引脚QFN封装（小外形无引脚封装），分辨率高达16位。板载2.048V基准源可提供±2.048V的差分输入范围。ADS1112采用与I²C兼容的串行接口，并有两个地址引脚，用户可通过它们从八个I²C从地址中选择一个。ADS1112可在2.7V至5.5V的单电源下工作。 ADS1112能够以每秒15、30、60或240个样本（SPS）的速率进行转换。板载可编程增益放大器（PGA）的增益最高可达8倍，可对小信号进行高分辨率测量。在单次转换模式下，ADS1112完成一次转换后会自动进入低功耗模式，大大降低了闲置期间的电流消耗。 ADS1112专为对空间和功耗有较高要求的高分辨率测量应用而设计。典型应用包括便携式仪器、工业过程控制和智能变送器。

商品特性

MSOP - 10和无引脚QFN封装的完整数据采集系统
两个差分通道或三个单端通道测量
I²C接口 —— 八个地址可通过引脚选择
板载基准源：精度：2.048V ±0.05%，温漂：5ppm/°C
板载PGA
板载振荡器
16位，无丢码
积分非线性（INL）：最大为满量程（FSR）的0.01%
连续自校准
单周期转换
可编程数据速率：15SPS至240SPS
电源：2.7V至5.5V
低电流消耗：240μA

应用领域

便携式仪器
工业过程控制
智能变送器
消费品
工厂自动化
温度测量

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	15Hz
	通道数	2
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+85℃
