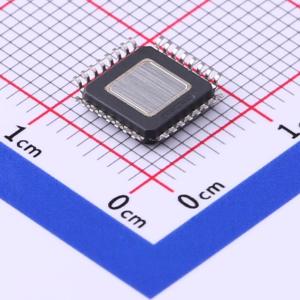

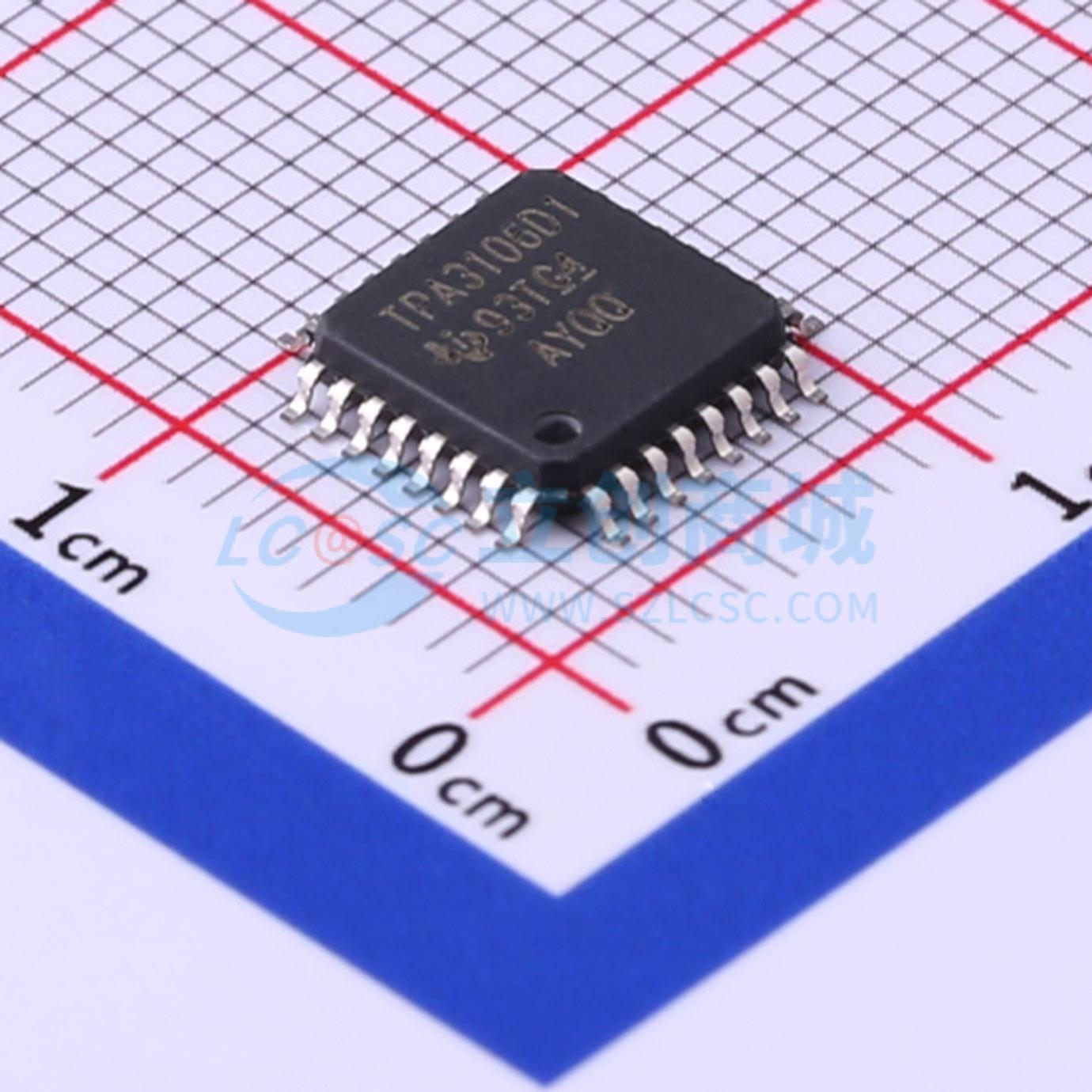

温馨提醒：图片仅供参考，商品以实物为准

TPA3106D1VFPR

40瓦单声道Class-D音频功率放大器

描述: TPA3106D1 40W 单声道、10V 至 26V 电源电压、模拟输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA3106D1VFPR
商品编号: C560969
商品封装: LQFP-32-EP(7x7)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

TPA3106D1是一款40W高效D类音频功率放大器，用于驱动桥接立体声扬声器。TPA3106D1可驱动低至4Ω的立体声扬声器。TPA3106D1效率高达约92%，播放音乐时无需外部散热片。放大器的增益由两个增益选择引脚控制。增益选择为20、26、32、36dB。输出端针对接地短路、电源短路和输出端之间短路提供全面保护，具备自动恢复功能和监控输出。这些器件内置的静电放电（ESD）保护有限。在储存或操作期间，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。

商品特性

25V电源下，8Ω负载可输出40W功率
工作电压范围为10V至26V
高效D类工作模式无需散热片
四种可选固定增益设置
差分输入
具备自动恢复功能的热保护和短路保护
时钟输出，可与多个D类器件同步
7x7、32引脚HLQFP表面贴装封装

应用领域

电视
有源扬声器

交货周期

订货129-131个工作日

购买数量

(1000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	40Wx1@8Ω
	工作电压	10V~26V
	总谐波失真+噪声(THD+N)	0.2%

	属性	参数值
	静态电流(Iq)	17mA
	工作温度	-40℃~+85℃
	信噪比	102dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-70dB
	效率	92%
