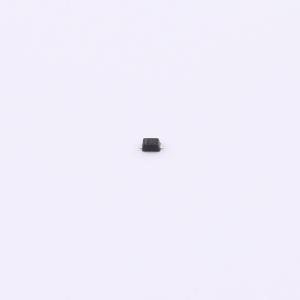

AU1501D5
1路 单向ESD 15V截止 峰值脉冲电流：11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AU1501D5是一款单向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压超低，是保护电压敏感数据和电源线的理想解决方案。AU1501D5符合IEC 61000 - 4 - 2（ESD）标准，空气放电 ±30 kV，接触放电 ±30 kV。该器件采用超小型SOD523无铅封装。小尺寸和高ESD浪涌保护能力，使AU1501D5成为保护手机、数码相机、音频播放器等众多便携式应用的理想选择。
- 商品型号
- AU1501D5
- 商品编号
- C5183025
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 18V | |
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
AU1501D5是一款单向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压超低，是保护电压敏感数据和电源线的理想解决方案。AU1501D5符合IEC 61000 - 4 - 2（ESD）标准，空气放电 ±30 kV，接触放电 ±30 kV。该器件采用超小型SOD523无铅封装。小尺寸和高ESD浪涌保护能力，使AU1501D5成为保护手机、数码相机、音频播放器等众多便携式应用的理想选择。
商品特性
- 保护单线路
- 超低漏电流：纳安（nA）级
- 工作电压：15V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试，空气放电：±30 kV，接触放电：±30 kV
- IEC 61000 - 4 - 5（雷击）11A（8/20 μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑、台式机、服务器
- 便携式仪器
- 打印机
- 模拟输入
- 视频设备
- 通信系统激光二极管保护
