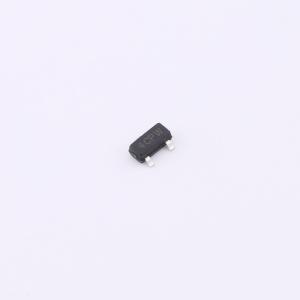

温馨提醒：图片仅供参考，商品以实物为准
CM3407
耐压:30V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM3407是采用高单元密度沟槽技术的P沟道增强型功率场效应晶体管。这种高密度工艺和设计优化了开关性能，尤其旨在最小化导通电阻。
- 商品型号
- CM3407
- 商品编号
- C5183026
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 40mΩ@10V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7nC@10V | |
| 输入电容(Ciss) | 590pF@15V | |
| 反向传输电容(Crss) | 56pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 73pF |
商品概述
CM3400是采用高单元密度沟槽技术的N沟道增强型功率场效应晶体管。这种高密度工艺和设计优化了开关性能，尤其旨在最小化导通电阻。
商品特性
- 漏源电压（VDS）：30V
- 漏极电流（ID）：5.8A
- 导通电阻（RDS ON）（@栅源电压（VGS） = 10V）：< 27mΩ
- 导通电阻（RDS ON）（@栅源电压（VGS） = 4.5V）：< 33mΩ
- 导通电阻（RDS ON）（@栅源电压（VGS） = 2.5V）：< 51mΩ
- 高密度单元设计，实现极低导通电阻
- 出色的导通电阻和直流电流承载能力
应用领域
- 手机及配件-个人数字助理-便携式仪器-负载开关
